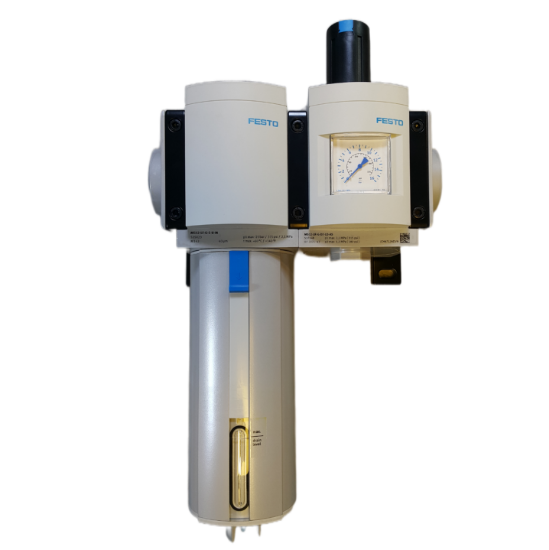

فیلتر رگولاتور دو تکه سری MS12 فستو
ماژول فیلتر رگولاتور دو تکه سری MS12 ساخت شرکت فستو. منابع این مقاله مشخصات فنی دقیق قطعات تشکیل دهنده این دستگاه هستند.
📞 برای مشاوره فنی، استعلام قیمت یا سفارش مستقیم با تیم کارشناسی ما تماس بگیر.
هدف از مطالعه این مقاله چیه؟
اینکه بفهمیم کار فیلتر رگولاتور سری MS12 برند جهانی فستو دقیقا چیه؟ و چه ویژگیهایی داره و چرا انقدر مهمه؟! مخصوصا برای سیستمهایی که هوای فشرده تمیز و با فشار پایدار لازم دارن. خب پس بیاین شروع کنیم.

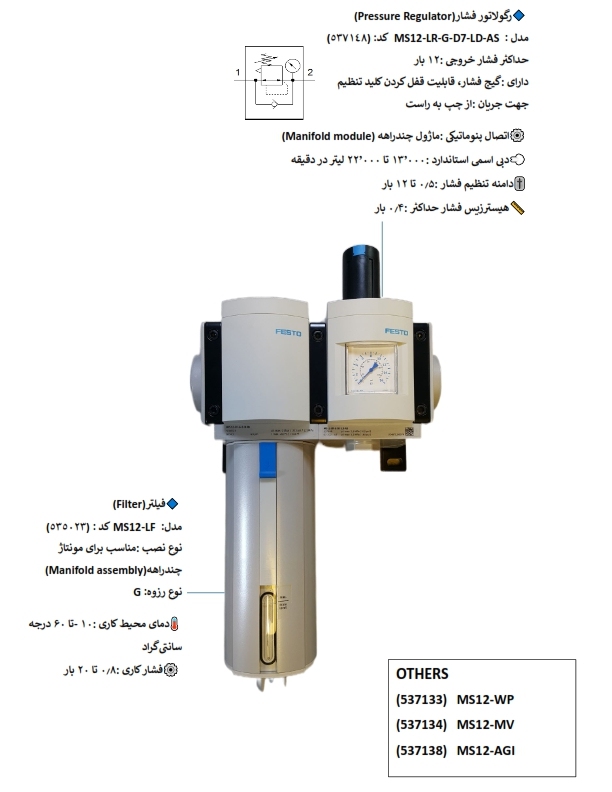

اجزای تشکیل دهنده فیلتر رگولاتور دو تکه سری MS12 برند جهانی فستو
اینها فقط دو قطعه ساده نیستند. یعنی در خطوط تولید تو سیستمهای پنوماتیک اجزای حیاتی اند ، هر جا که بحث قدرت، دقت و دوام مطرح باشه، اینها اهمیت پیدا میکنند. در واقع یه مشکل کوچیک اینجا میتونه کل فرآیند رو بخوابونه!
حالا ما میخوایم ببینیم این فیلتر رگولاتور سری MS12 چجوری به این سه تا نیاز کلیدی قدرت، دقت و دوام جواب میده؟
📞 برای مشاوره فنی، استعلام قیمت یا سفارش مستقیم با تیم کارشناسی ما تماس بگیر.
خب پس با بخش اول شروع کنیم.
فیلتر MS12-LF:
کد فنیش هم 535023. کار اصلیش خب مشخصه فیلتر کردنه ولی دقیقا چی رو فیلتر میکنه و چرا اینقدر مهمه؟
برای حذف رطوبت و ذرات معلق طراحی شده. بله- اهمیت این هوای تمیز رو هرچی بگیم کمه! ببینید هوایی که از کمپرسور بیاد؛ پر از چیزهاییه که برای تجهیزات پنوماتیکی خوب نیستند. آب، گرد و خاک، ذرات روغن، حتی ذرات فلزی. اینها فقط باعث سایش نمیشن! میتونن باعث گیر کردن شیرهای دقیق ، باعث خوردگی بدنه سیلندرها و شیرها بشن. عملکرد سنسورها را مختل کنند یا حتی در سرما باعث یخ زدگی بشن.
پس هوای تمیز و خشک فقط برای عمر قطعه نیست. برای قابلیت اطمینان کل سیستمه!
یعنی یه فیلتر ساده جلوی کلی دردسر رو میگیره.
برای نصب به صورت چند راهه یا منیفولد اسمبلی مناسبه. این یعنی چی دقیقا؟
این یکی از خوبیهای سری MS فستو هستش. ببینید به جای اینکه هر قطعه رو با کلی لوله و اتصال جدا وصل کنیم، اینها طوری طراحی شدند که مستقیم به هم وصل میشن. مثل، قطعات لگو.
نتیجش چیه؟
- نصب سریعتر
- ظاهر تمیزتر
- فضای کمتر
- مهمتر از همه تعداد نقاطی که ممکنه نشتی هوا داشته باشند کمتر میشه. (هر اتصال کمتر، یک دردسر کمتر. )
پس این منیفولد اسمبلی یعنی هم ساده تره هم محکم تر.
به رزوه اتصال نوع G هم اشاره شده.
رزوه G یا همون BSPP. یه استاندارد خیلی رایجه تو اروپا و خیلی جاهای دیگه برای اتصالات پنوماتیک و هیدرولیک. این رزوه ها موازی اند یعنی قطر شون ثابته و آب بندی شون معمولا با یه واشر یا اورینگ انجام میشه. نه مثل رزوه های کله قندی که روی خود دنده ها آب بندی میشن. این باعث میشه باز و بسته کردنش راحت تر باشه. به دنده ها هم کمتر آسیب میرسه. این که فستو از رزوه G استفاده کرده یعنی با خیلی از اتصالات بازار سازگاره.
شرایط کاری چی؟
دمای کاریش نوشته منفی ده تا مثبت شصت درجه سانتیگراد.(-10 تا +60 درجه سانتی گراد)
این بازه یعنی تو شرایط محیطی خیلی مختلف میشه ازش استفاده کرد. هم جاهای سرد، مثلا بعضی انبارهای مواد غذایی, هم محیط های گرم مثلا نزدیک کوره ها یا داخل تابلوهای برق که گرم میشن.
این انعطاف پذیری دمایی کاربردش رو خیلی زیاد میکنه.
فشار کاری؟
بین هشت دهم تا بیست بار.(0.8 تا 20 بار)
بیست بار خیلی زیاده ها! بیست بار حداکثر فشاریه که ورودی فیلتر تحمل میکنه. نشون میده بدنه اش خیلی مقاومه. جنس بدنه ش هم آلومینیوم دایکاست هست. آلومینیوم هم سبک هم مقاوم به خوردگی. برای بیشتر محیطهای صنعتی خوبه.
البته فشار کاری عملیاتی معمولا پایینتره ولی ورودی تا بیست بار رو تحمل میکنه . اون 0.8 بار حداقل فشار هم مهمه. یعنی برای کارکرد درست تخلیه اتوماتیکش اگه داشته باشه یه حداقل فشاری لازمه. این بازه فشار کاری وسیع 0.8 تا 20 یعنی هم تو سیستم های کنترلی فشار پایین میشه استفاده کرد هم تو مدارهای قدرتی که فشار بالا میخوان مثلا تا ده یا دوازده بار یا حتی بیشتر. خب پس فیلتر MS12-LF هوای تمیز و خشک رو تو شرایط مختلف دما و فشار میده و نصبش هم راحته.
حالا بریم سراغ اون یکی بخش مهم.
رگولاتور فشار. مدل MS12-LR-G-D7-LD-AS با کد فنی 537148.
کارش مشخصه. کنترل دقیق فشار.
مشخصات کلیدیش چیه؟
مشخصات اصلیش تو دیتا شیت یکی حداکثر فشار خروجی دوازده باره (12 بار) ، یکی هم دامنه تنظیم فشارش که بین نیم تا دوازده باره. (0.5 تا 12 بار)
این یعنی شما میتونید فشار خروجی رو تو این بازه نسبتا وسیع با دقت خوبی تنظیم کنید. مثلا فشار خط اصلی تون پونزده باره ولی یه سیلندر فقط شیش بار میخواد، این رگولاتور این کار رو میکنه.
یه نکته جالب اینه که این یه رگولاتور پیلوت داره. این پیلوت دار یعنی چی؟ فرقش با رگولاتور معمولی چیه؟
فرقش خیلی مهمه، مخصوصا توی سایزهای بزرگ و دبی های بالا مثل همین سری MS12. ببینید رگولاتورهای ساده یا مستقیم-اثر از نیروی یه فنر استفاده میکنند که مستقیم مسیر هوا رو باز و بسته کنه. اما توی دبیهای بالا خب نیروی لازم برای حرکت دادن اون مکانیزم زیاد میشه و دقت و پایداری فشار میاد پایین! رگولاتور پیلوت دار یک مکانیزم هوشمندانه تر داره. اون از خود فشار هوای ورودی یا خروجی به عنوان یه نیروی کمکی یعنی پیلوت استفاده میکنه تا دریچه اصلی رو کنترل کنه.
مثل فرمان هیدرولیک ماشین. شما با نیروی کم فرمون رو میچرخونید ولی سیستم هیدرولیک نیروی اصلی رو میده. پس یعنی با نیروی کمتر، کنترل دقیق تری رو جریان هوای زیاد داریم. نتیجه اینه که رگولاتور پیلوت دار، فشار خروجی رو خیلی پایدارتر نگه میداره. حتی اگه مصرف شما یهو زیاد یا کم بشه.
مثلا چندتا سیلندر بزرگ با هم کارکنن یا فشار ورودی از کمپرسور نوسان کنه. این پایداری فشار برای عملکرد یکنواخت ماشینا حیاتیه.
پس پیلوت دار اینجا یعنی دقت و پایداری بالاتر در شرایط سخت. این خیلی نکته مهمیه. مخصوصا در صنعت که همه چی باید دقیق باشه.
گیج فشار و قفل کردن کلید تنظیم
گیج فشار که خب مشخصه. فشار خروجی تنظیم شده رو لحظه ای نشون میده. اما قابلیت قفل کردن کلید تنظیم معمولا با یک کلید یا با فشار دادن و چرخاندن خودش یه ویژگی خیلی کاربردی حتی ایمنی است.
فکر کنید فشار بهینه برای فرایند حساس مثلا 6.3 باره. قفل کردنش باعث میشه کسی سهوا این تنظیم را عوض نکنه. این تغییر ناخواسته میتونه باعث تولید جنس نامرغوب، آسیب به دستگاه یا حتی خطر بشه. پس این قفل ثبات فرآیند رو تضمین میکنه.
📞 برای مشاوره فنی، استعلام قیمت یا سفارش مستقیم با تیم کارشناسی ما تماس بگیر.
جهت جریان هوا از چپ به راست. این فقط یک قرارداد هست یا مهمه؟
مهمه! موقع نصب یعنی وقتی ماژول رو میذارید جلوتون هوا باید از چپ بیاد تو از راست بره بیرون تا درست کار کنه. توی لوله کشی و جاگذاری قطعات مهمه.
و یه مشخصه فنی دیگه که شاید کمی تخصصی تر باشه. هیسترزیس فشار حداکثری 0.4 بار. این هیسترزیس یعنی چی؟
هیسترزیس رو میشه یه جور لختی یا تاخیر تو پاسخ سیستم دونست. در مورد رگولاتور فشار یعنی اختلاف فشاری که رگولاتور موقع افزایش دبی شروع به باز شدن می کنه و فشاری که موقع کاهش دبی شروع به بسته شدن می کند حول نقطه تنظیم شده.
مقدار 0.4 بار هیسترزیس برای رگولاتوری در این سایز و با این دبی عدد نسبتا خوبیه. نشان دهنده دقت قابل قبوله. هر چه هیسترزیس کمتر باشد، رگولاتور به تغییرات سریعتر و دقیقتر جواب میدهد و فشار را به مقدار ایده آل نزدیک تر نگه می دارد. پس هیسترسیس پایینتر یعنی کنترل دقیق تر.
📞 برای مشاوره فنی، استعلام قیمت یا سفارش مستقیم با تیم کارشناسی ما تماس بگیر.
فیلتر رگولاتور دوتکه سری MS12
حالا اینا چطور کنار هم کار میکنن؟ مزیت اصلی این ترکیب چیه؟
گفتیم که طراحی فیلتر رگولاتور دو تکه سری MS12 ماژولار فستو هست و اتصال شون هم ماژول چند راهه. این طراحی ماژولار، ستون فقرات سری MS فستو هست. یکی از بزرگترین مزیت هاشه. همون طور که برای فیلتر گفتیم. یعنی شما میتونید واحدهای مختلف مثلا فیلتر، رگولاتور، روغن زن، شیر قطع و وصل، شیر سافت استارت هرچی. مثل همون آجرهای ساختمانی راحت و بدون نیاز به لوله یا فیتینگ اضافه، مستقیم به هم وصل کنید.
📞 برای مشاوره فنی، استعلام قیمت یا سفارش مستقیم با تیم کارشناسی ما تماس بگیر.
مزیتش چیه تو عمل؟ فقط راحتی مونتاژه؟
نه، فقط راحتی مونتاژ. که خب اونم مهمه و زمان نصب رو کم میکنه.
اولا صرفه جویی تو فضا. یه مجموعه ماژولار MS خیلی کمتر جا میگیره تا قطعات جدا با لوله کشی بینشون.
دوما کاهش شدید نقاطی که ممکنه نشتی بدن. هر اتصال لوله ای یک نقطه ضعفه. در سیستم ماژولار اتصالات داخلی و آب بندی شده اند.
سوما انعطاف پذیری فوق العاده. دقیقا همون ماژول هایی که میخواهید رو میچینید کنار هم. اگه بعدا نیازتون عوض شد راحت یه ماژول اضافه یا کم میکنید. مثلا اول فقط فیلتر رگولاتور میخواهید. بعدا میگویید یک شیر قطع و وصل برقی هم لازم دارم. راحت اضافه میشه.
و چهارما نگهداری و تعمیرات راحت تر. اگه یه ماژول خراب بشه فقط همون رو عوض میکنید نه کل سیستم رو. پس ماژولار بودن یعنی انعطاف، صرفه جویی تو فضا و هزینه و قابلیت اطمینان بالاتر.
📞 برای مشاوره فنی، استعلام قیمت یا سفارش مستقیم با تیم کارشناسی ما تماس بگیر.
اما بریم سراغ عملکرد ترکیبی این فیلتر و رگولاتور.
چی این مجموعه رو واقعا برجسته میکنه؟ چیزی که واقعا چشم رو میگیره تو مشخصات فنی دبی یا همون فلوریت خیلی بالای اونه. مشخصات فنی دبی استاندارد نامی رو بین 13،000 تا 22،000 لیتر در دقیقه ذکر کرده. این عدد خیلی زیاده.
13000 تا 22000 لیتر در دقیقه.
این حجم هوا رو چطور میشه تصور کرد؟ برای چه کاربردهای خوبه؟
ببینید یه سیلندر پنوماتیکی متوسط شاید برای هر رفت و برگشت چند لیتر هوا بخواد. حالا یه خط تولید را تصور کنید با ده ها سیلندر بزرگ و کوچک، موتورهای بادی، ابزارهای پنوماتیکی که همزمان یا پشت سرهم کار می کنند. این خط تولید انگار تشنه هواست. این ماژول MS12 با دبی 22000 لیتر در دقیقه که میشه بیش از 1.3 میلیون لیتر در ساعت. این تشنگی رو برطرف میکنه. دقیقا مناسب برای صنایع سنگین و خطوط با مصرف زیاد هوا هست.
مثلا خطوط مونتاژ خودرو، ماشینهای بسته بندی سریع، پرس های پنوماتیکی بزرگ. هرجایی که حجم زیادی هوای تمیز و با فشار پایدار لازم باشه. این دبی بالا تضمین می کند که حتی وقتی مصرف هوا خیلی میره بالا فشار سیستم نیفته و سرعت و قدرت ماشینها ثابت بمونه.
این مستقیما روی بازدهی و کیفیت تولید اثر داره. پس این ترکیب قدرت دبی بالارو با دقت رگولاتور پیلوت دار ترکیب می کنه.
📞 برای مشاوره فنی، استعلام قیمت یا سفارش مستقیم با تیم کارشناسی ما تماس بگیر.
این دبی بالا باعث نشده فیلتراسیون ضعیف بشه یا افت فشار زیاد باشه؟
اینجاست که مهندسی خوب معلوم می شه!
فستو تونسته با طراحی خوب مسیرهای داخلی هوا و استفاده از مدیای فیلتر کارآمد با افت فشار کم هم فیلتراسیون خوب انجام بده. هم دبی بالارو نگه داره.
البته همیشه یه مقدار افت فشار توی فیلتر و رگلاتور هست ولی توی سری MS12 این افت فشار برای این دبی بهینه شده.
نباید یادمون بره که فیلتر MS12-LF ، سیستم تخلیه خودکار رطوبت یا AUTOMATIC DRAIN هم داره. این تخلیه خودکار یعنی چی؟ چقدر مهمه؟
یعنی آبی که فیلتر از هوا میگیره و تو کاسه پایینش جمع میشه، اتوماتیک و بدون اینکه اپراتور کاری بکنه تخلیه میشه.
📞 برای مشاوره فنی، استعلام قیمت یا سفارش مستقیم با تیم کارشناسی ما تماس بگیر.
توی مدلهای ساده تر یا قدیمی یه نفر باید مرتب میرفت و شیر تخلیه دستی رو باز میکرد. اگه فراموش میشد؛ آب توی کاسه جمع میشد و دوباره میرفت تو جریان هوا عملا فیلتر بی اثر میشد یا حتی بدتر یهو کلی آب وارد سیستم میشد.
سایر قطعاتی که در این دستگاه به کار رفته :
OTHERS
