واحد مراقبت ترکیبی

واحد مراقبت ترکیبی چیست و چرا در سیستم پنوماتیک اهمیت دارد؟

بیش از 70 درصد خرابی‌های زودهنگام تجهیزات پنوماتیک به کیفیت نامناسب هوای فشرده مربوط می‌شود. ذرات جامد، رطوبت، روغن اضافی و نوسانات فشار می‌توانند عمر شیرهای پنوماتیک، سیلندرها، عملگرها و تجهیزات کنترلی را به‌طور قابل توجهی کاهش دهند.

واحد مراقبت ترکیبی (Air Preparation Unit) مجموعه‌ای از تجهیزات آماده‌سازی هوای فشرده است که با تصفیه، تنظیم فشار و در صورت نیاز روغن‌کاری، شرایط ایده‌آل عملکرد سیستم پنوماتیک را فراهم می‌کند.

در محصولات فستو، واحدهای مراقبت ترکیبی به‌گونه‌ای طراحی شده‌اند که ضمن کاهش فضای نصب، امکان توسعه ماژولار و مدیریت آسان سیستم هوای فشرده را نیز فراهم کنند.

وظیفه واحد مراقبت ترکیبی در خطوط تولید صنعتی

در بسیاری از کارخانه‌ها، کمپرسور هوای فشرده تنها وظیفه تولید هوا را بر عهده دارد؛ اما کیفیت نهایی هوا در نقطه مصرف توسط واحد مراقبت تعیین می‌شود.

یک واحد مراقبت مناسب می‌تواند:

• از ورود ذرات معلق به تجهیزات جلوگیری کند.

• فشار سیستم را در محدوده استاندارد نگه دارد.

• هزینه تعمیرات تجهیزات پنوماتیک را کاهش دهد.

• پایداری عملکرد خطوط تولید را افزایش دهد.

• مصرف انرژی سیستم را بهینه کند.

این موضوع به‌ویژه در صنایع غذایی، دارویی، بسته‌بندی، خودروسازی و خطوط تولید اتوماتیک اهمیت بیشتری پیدا می‌کند.

اجزای اصلی واحد مراقبت ترکیبی

فیلتر هوای فشرده (Filter)

حذف گردوغبار، زنگ‌زدگی، ذرات جامد و بخشی از رطوبت موجود در شبکه هوای فشرده.

رگلاتور فشار (Pressure Regulator)

تنظیم و تثبیت فشار خروجی برای جلوگیری از نوسانات و افزایش دقت عملکرد تجهیزات.

روغن‌زن پنوماتیک (Lubricator)

در کاربردهایی که تجهیزات به روانکاری نیاز دارند، روغن را به‌صورت کنترل‌شده وارد جریان هوا می‌کند.

تجهیزات تکمیلی

• گیج فشار

• شیر قطع و وصل

• شیر راه‌اندازی تدریجی

• سنسور فشار

• ماژول‌های ایمنی

چگونه واحد مراقبت مناسب انتخاب کنیم؟

انتخاب واحد مراقبت صرفاً بر اساس سایز اتصال یا قیمت محصول انجام نمی‌شود.

پنج معیار کلیدی در انتخاب عبارت‌اند از:

1. دبی واقعی مصرف هوا

بسیاری از سیستم‌ها به دلیل انتخاب اشتباه ظرفیت واحد مراقبت با افت فشار مواجه می‌شوند.

2. کیفیت هوای مورد نیاز

صنایع غذایی و دارویی معمولاً به فیلتراسیون دقیق‌تری نسبت به خطوط عمومی صنعتی نیاز دارند.

3. فشار کاری سیستم

فشار کاری تجهیزات باید با محدوده عملکرد رگلاتور مطابقت داشته باشد.

4. شرایط محیطی

وجود گردوغبار، رطوبت یا دمای بالا در محیط می‌تواند انتخاب تجهیزات را تغییر دهد.

5. قابلیت توسعه آینده

در بسیاری از پروژه‌ها افزودن تجهیزات جانبی در آینده اجتناب‌ناپذیر است. استفاده از سیستم‌های ماژولار این فرآیند را ساده‌تر می‌کند.

مقایسه سری‌های واحد مراقبت فستو

فستو دو خانواده پرکاربرد برای واحدهای مراقبت ترکیبی ارائه می‌دهد:

Model Series D (Polymer)

این سری با بدنه پلیمری، وزن کم و طراحی اقتصادی برای کاربردهای عمومی و ماشین‌آلات استاندارد مناسب است.

مزایا:

• ابعاد فشرده

• نصب آسان

• قیمت اقتصادی

• مناسب برای کاربردهای سبک تا متوسط

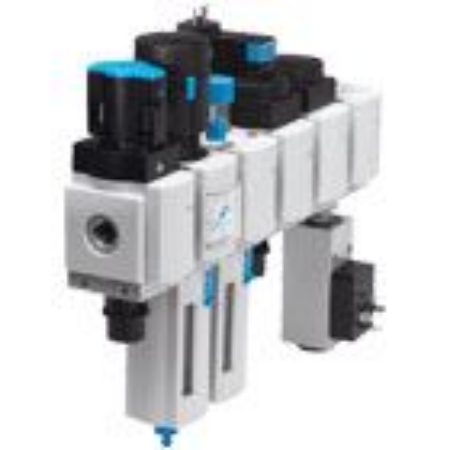

واحد مراقبت ترکیبی هوافشرده سری MS فستو

سری MS برای کاربردهای صنعتی پیشرفته طراحی شده است و یکی از شناخته‌شده‌ترین راهکارهای Air Preparation در پروژه‌های اتوماسیون صنعتی محسوب می‌شود.

مزایا:

• طراحی کاملاً ماژولار

• ظرفیت جریان بالا

• افت فشار کمتر

• قابلیت افزودن ماژول‌های کنترلی و ایمنی

• مناسب برای خطوط تولید سنگین

چه زمانی سری MS انتخاب بهتری است؟

اگر پروژه شما دارای یکی از شرایط زیر است، معمولاً سری MS انتخاب مناسب‌تری خواهد بود:

• مصرف هوای بالا

• نیاز به توسعه آینده

• وجود چندین مصرف‌کننده پنوماتیکی

• خطوط تولید پیوسته

• نیاز به مانیتورینگ فشار و عملکرد سیستم

اشتباهات رایج در انتخاب واحد مراقبت

انتخاب بر اساس سایز رزوه

بسیاری از خریداران تنها به سایز اتصال توجه می‌کنند، درحالی‌که دبی واقعی سیستم عامل مهم‌تری است.

نادیده گرفتن افت فشار

افت فشار می‌تواند عملکرد کل سیستم پنوماتیک را تحت تأثیر قرار دهد.

حذف فیلترهای مناسب

هزینه پایین‌تر اولیه معمولاً منجر به هزینه‌های تعمیراتی بالاتر در آینده می‌شود.

سوالات متداول

آیا هر سیستم پنوماتیکی به واحد مراقبت نیاز دارد؟

بله، تقریباً تمامی سیستم‌های پنوماتیکی صنعتی برای افزایش طول عمر تجهیزات به واحد مراقبت نیاز دارند.

تفاوت اصلی سری D و سری MS چیست؟

سری D برای کاربردهای عمومی و اقتصادی مناسب است، درحالی‌که سری MS برای سیستم‌های صنعتی پیشرفته و با ظرفیت بالاتر طراحی شده است.

آیا می‌توان واحد مراقبت را به‌صورت ماژولار توسعه داد؟

بله، به‌خصوص در سری MS امکان افزودن ماژول‌های مختلف بر اساس نیاز پروژه وجود دارد.

آیا واحد مراقبت باعث کاهش مصرف انرژی می‌شود؟

در بسیاری از سیستم‌ها، تنظیم صحیح فشار و کاهش افت فشار می‌تواند باعث بهبود بهره‌وری انرژی شود.

بررسی سری‌های واحد مراقبت فستو

برای انتخاب دقیق‌تر می‌توانید مشخصات فنی سری‌های زیر را بررسی کنید:

• Model Series D, Polymer

• واحد مراقبت ترکیبی هوافشرده سری MS فستو

انتخاب صحیح واحد مراقبت نه تنها از تجهیزات پنوماتیکی محافظت می‌کند، بلکه تأثیر مستقیمی بر پایداری تولید، هزینه نگهداری و بهره‌وری انرژی در کل سیستم خواهد داشت.
