شیر برقی و پنوماتیک برای کنترل جریان هوا و سیالات در صنایع مختلف بسیار حیاتی هستند. این شیرها از نیروی الکتریکی یا دست برای کنترل استفاده میکنند و در مواردی که نیاز به کنترل دقیق و ایمنی بیشتری داریم، از آنها استفاده میشود. از جمله موارد کاربردی آنها در پروژههای سنگین است که نیاز به جریان هوای فشرده دارند. برای خرید این شیرها، فروشگاههای اینترنتی متخصص میتوانند گزینههای مناسبی باشند.
شیر پنوماتیک
شیر پنوماتیک، نوعی از شیرهاست که با استفاده از نیروی هوا، جریان هوا را در یک سیستم کنترل میکند. این نیرو میتواند از طریق دست یا با استفاده از جریان الکتریکی به شیر اعمال شود. وظیفه اصلی این شیرها کنترل وضعیت، فشار و جریان هوا در سیستم میباشد.
فهرست مطالب
- شیر برقی و پنوماتیک چیست؟
- شیر پنوماتیک چیست و چه کاربردی دارد؟
- شیر برقی پنوماتیک چیست؟
- تفاوت شیر برقی با شیر پنوماتیک
- کاربردهای شیر برقی پنوماتیک در صنعت
- نحوه عملکرد شیر برقی پنوماتیک
- انواع شیر برقی پنوماتیک
- شیر کنترل جریان برقی پنوماتیک
- دستهبندی سلونوئید ولو بر اساس تعداد پورت
- انواع شیر برقی پنوماتیک بر اساس پورت
- دستهبندی شیر برقی پنوماتیک بر اساس سایز
- ولتاژ کاری شیر برقی پنوماتیک
- نصب و راهاندازی شیر برقی پنوماتیک
- ویژگیها و مشخصات فنی شیر برقی پنوماتیک
- راهنمای تعمیر شیر برقی پنوماتیک
- جمعبندی و راهنمای خرید شیر برقی پنوماتیک
شیر برقی پنوماتیک
شیربرقی پنوماتیک از جمله تجهیزات حیاتی در صنایع مختلف است که برای کنترل جریان گازهای فشرده به کار میرود. این شیرها با تبدیل انرژی الکتریسیته به مکانیکی، عملگرهای پنوماتیک را کنترل میکنند و نقش مهمی در بهینهسازی کارایی و کاهش هزینههای تولید دارند.
با سرعت بالا و دقت کنترلی بالا، این شیرها به عنوان راه حلی ایدهآل در فرآیندهای صنعتی مورد استفاده قرار میگیرند. با خاصیت آهنربایی، این شیرها نیروی لازم برای تغییر وضعیت را تأمین میکنند و میتوانند مسیر عبور سیالات را قطع و وصل کنند.
شیربرقی با شیر پنوماتیک چه فرقی دارد؟
تفاوت اصلی بین سلنوئید ولو و پنوماتیک، در نیروی محرکه عملکرد آنها است. شیر پنوماتیک نیاز به هوای فشرده دارند در حالی که شیر برقی توسط ولتاژ AC یا DC کنترل میشوند.
سلونوئید ولو پنوماتیک برای قطع و وصل جریان هوای فشرده در صنعت کاربرد دارند و در صنایع مختلفی مانند نفت، گاز و آب به کنترل جریان سوائل کمک میکنند. با سوخت مصرفی تمیز و ارزان، مشکلی در تامین سوخت مصرفی آنها وجود ندارد.
کاربرد شیرهای برقی
سلونوئید ولو پنوماتیک در صنایع مختلفی از جمله غذایی، شیمیایی، خودروسازی و داروسازی کاربرد دارند. این شیرها با استفاده از انرژی الکتریسیته و مغناطیسی، جریان سیال را کنترل میکنند و برای قطع و وصل کردن جریان هوای فشرده در صنایع استفاده میشوند.
عملکرد این شیرها ساده و قابل تنظیم است و با کمک فنرها و پوزیشنرها، جریان سیال را در مسیرهای مختلف کنترل میکنند. با دو پورت و سه پورت ورودی و خروجی، این شیرها انعطاف پذیری در کنترل جریان سیال را فراهم میکنند.

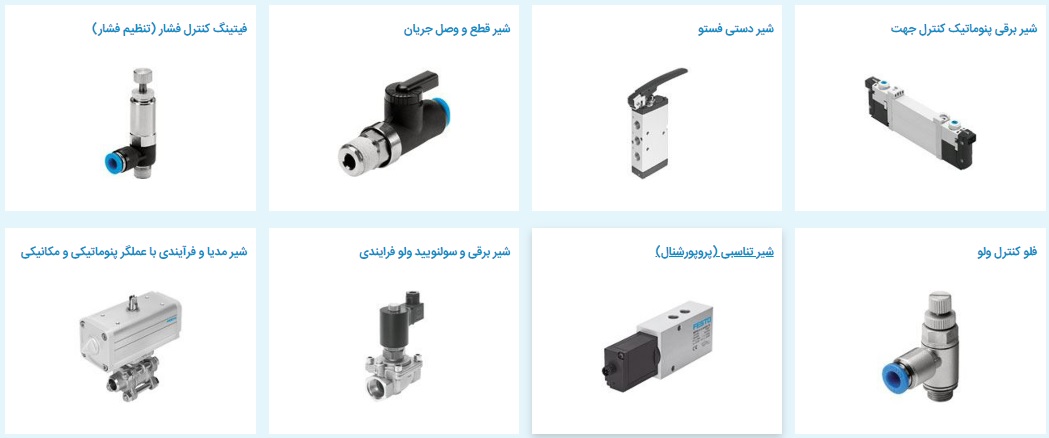

شیر برقی پنوماتیک انواع مختلفی دارند که شامل:
- شیر کنترل فشار
- پروپرشنال
- قطع و وصل جریان
این شیرها جهت، فشار، و جریان سیال را کنترل میکنند و در صنایع مختلف از جمله صنایع پنوماتیک، خودروسازی، و صنایع غذایی کاربرد دارند. با توجه به نوع کاربرد، شیرهای برقی پنوماتیک میتوانند جریان سیال را به صورت تغییر جهت، تنظیم فشار، یا قطع و وصل کنند، و این کنترل میتواند به صورت دقیق و کارآمد صورت گیرد.
شیربرقی پنوماتیک با استفاده از انرژی الکتریکی، میدان مغناطیسی، و دیافراگم، جریان هوا یا گازها را کنترل میکنند. این شیرها با تغییر وضعیت دیافراگم، جریان سیال را از حالت باز به حالت بسته یا برعکس کنترل میکنند و به این ترتیب جهت و حجم جریان را تنظیم میکنند.
✅ چرا خرید شیر برقی پنوماتیک از نمایندگی تخصصی اهمیت دارد؟
شیرهای برقی پنوماتیک اصل، دارای دقت کنترلی بالا، طول عمر بیشتر و عملکرد پایدار در شرایط صنعتی هستند. تأمین از مرجع تخصصی، تضمین اصالت کالا و تطابق دقیق با مدار پنوماتیک را به همراه دارد.
شیر کنترل جریان برقی پنوماتیک در صنایع مختلف، برای کنترل دقیق جریان هوا یا گازها در سیستمهای پنوماتیک و اتوماسیون به کار میروند. این شیرها در خطوط تولید، ماشینآلات صنعتی، و دستگاههای اتوماتیک استفاده میشوند. عملکرد اصلی آنها بر پایه تغییر وضعیت دیافراگم تحت تأثیر میدان مغناطیسی است که به کنترل دقیق و اتوماتیک جریان در برنامههای صنعتی کمک میکند.
دسته بندی سلونوئید ولو بر اساس پورت
سلونوئید ولو پنوماتیک بر اساس تعداد پورت، حالت و سایز دستهبندی میشوند. نامگذاری آنها بر اساس تعداد پورتها و حالتهایی که دارند صورت میگیرد.عدد اول تعداد پورتهای ورودی/خروجی هوا را نشان میدهد و عدد دوم تعداد حالتهای عملکردی را که شیر قادر به ایجاد آنهاست، نشان میدهد.
فرمانهای مختلف نیز تاثیر مستقیمی بر رفتار این شیرها دارند، لذا انتخاب مناسب فرمان بر اساس نقشه و مدار پنوماتیک ضروری است.
سلنوئید ولو 3 به 2 یا 3/2، دارای 1 پورت ورودی هوا، 1 پورت مخصوص جک، و 1 پورت اگزوز تخلیه هوای اضافه است. مناسب برای جکهایی است که حالت بیشتری ندارند. در حالت فعال با برق، شیر به جک کمک کرده و با قطع برق و فرمان، جک به وضعیت اولیه خود باز میگردد.
- شیر برقی 2 به 2
- شیر برقی پنوماتیک 3 به 2

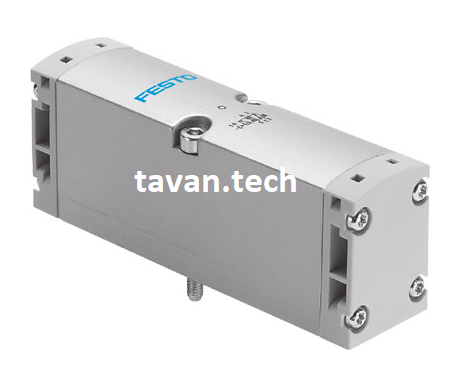

- شیر برقی پنوماتیک 5 به 2
- شیر برقی پنوماتیک 5 به 3
این شیرها از جنسهای مختلفی تهیه میشوند و در برخی مدلها از فرمانهای مختلف استفاده میشود. سایز بندی شیرها نیز بستگی به حجم و سرعت سیستم دارد که از آنها استفاده میشود.
دسته بندی بر اساس سایز
فرمانهای شیر برقی دارای اندازههای مختلف هستند، اما سایزهای پرمصرفتر 1/4، 3/8 و 1/2 اینچ هستند. انتخاب اندازه باید با توجه به حجم و سرعت سیستم انجام شود. برای اندازههای بالاتر از 1/2 اینچ، نیاز به پایه و کله برق مجزا است که معمولاً سایز 1/4 اینچ دارد.
این شیر ها بر حسب نوع مصرف و کاربرد ولتاژهای مصرفی متفاوتی دارند:
همچنین ولتاژ کاری سلنوئید ولو پنوماتیک متفاوت است، از جمله ۲۲۰ ولت AC و ۱۱۰ ولت AC برق شهری، ۱۲ ولت DC و ۲۴ ولت DC. به علاوه، شیر پنوماتیک ایزو نیز وجود دارند که بر اساس استاندارد ISO تولید میشوند و دارای ساختار و نحوه نصب متفاوتی نسبت به مدلهای معمولی هستند.
❗ انتخاب اشتباه شیر برقی = افت فشار، استهلاک جک و توقف خط تولید
با انتخاب صحیح شیر برقی پنوماتیک متناسب با فشار، دبی و نوع فرمان، میتوانید از خرابیهای زودهنگام و هزینههای تعمیرات سنگین جلوگیری کنید.
نصب
نصب و راهاندازی صحیح سلونوئید ولو پنوماتیک اساسی برای بهرهبرداری بهینه از آنهاست. هر گونه مشکل در نصب میتواند عملکرد سیستم را تحت تأثیر قرار دهد. شیر پنوماتیکی، باعث صرفهجویی در هزینه و انرژی میشوند. نوع نصب و انتخاب شیر بستگی به نوع کاربرد و سیستم دارد.
ویژگی ها
مشخصات و ویژگیهای شیر برقی برای انتخاب صحیح بسیار حیاتی است، از جمله نوع سیال، وضعیت در حالت عدم اتصال به برق، فشار و حرارت سیال، ولتاژ منبع تغذیه، جریان عبوری سیال، درجه حفاظت و تعداد ورودی و خروجی.
تفاوت شیر برقی و شیر ترمینالی فستو
برای تعمیر شیر برقی پنوماتیک، مراحل زیر را طی کنید:
- قطع فشار آب ورودی به شیر.
- باز کردن اتصالات نقطه فشار و جداسازی آنها.
- خاموش کردن کنترل هوا و جداسازی قسمت هوا از فعال کننده.
- جداسازی همه بخشهای فلکه از بدنه و تمیز کردن آنها.
- نصب درست اورینگ و حلقه پشتیبان روی نقطه بدنه و نصب بخش پخ به سمت اورینگ.
- سپس، مراحل مهر و موم کردن شیر را انجام دهید.
خرید شیر برقی پنوماتیک اصل با مشاوره تخصصی
اگر در انتخاب شیر برقی پنوماتیک مناسب سیستم خود تردید دارید، دریافت مشاوره فنی قبل از خرید میتواند از هزینههای اشتباه جلوگیری کند. انتخاب درست سلونوئید ولو، مستقیماً بر عملکرد، طول عمر و ایمنی سیستم پنوماتیک شما تأثیر میگذارد.
📞 برای مشاوره فنی، استعلام قیمت یا سفارش مستقیم با تیم کارشناسی ما تماس بگیر.
🔧 مطمئن نیستید کدام شیر برقی مناسب سیستم شماست؟
کافی است نوع کاربرد، فشار کاری و ولتاژ مورد نظر را مشخص کنید تا بهترین مدل شیر برقی پنوماتیک به شما پیشنهاد شود.
خلاصه و راهنمای خرید:
شیر برقی پنوماتیک با تبدیل انرژی الکتریسیته به انرژی مکانیکی، جک را در مسیر مورد نظر تحریک میکنند. این شیرها بر اساس عملکرد و ویژگیهای خاص به دستههای متنوعی تقسیم میشوند. برای خرید سلنوئید ولو و مشاوره مهندسی، توان تکنیک، نمایندگی رسمی شرکت فستو آلمان، در خدمت شماست.
📞 برای مشاوره فنی، استعلام قیمت یا سفارش مستقیم با تیم کارشناسی ما تماس بگیر.
شیر برقی پنوماتیک بهعنوان قلب سیستمهای اتوماسیون صنعتی، نقش کلیدی در کنترل جهت، فشار و جریان هوای فشرده دارد. انتخاب مدل مناسب (2/2، 3/2، 5/2 یا 5/3) باید دقیقاً بر اساس نقشه مدار پنوماتیک انجام شود.
🟢 خرید شیر برقی پنوماتیک با ضمانت اصالت
برای دریافت قیمت بهروز، مشخصات فنی کامل و مشاوره مهندسی، همین حالا با کارشناسان ما تماس بگیرید یا سفارش خود را بهصورت آنلاین ثبت کنید.
📞 برای مشاوره فنی، استعلام قیمت یا سفارش مستقیم با تیم کارشناسی ما تماس بگیر.
