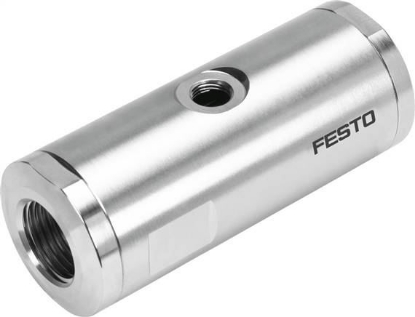

پینچ ولو VZQA فستو
⬇خرید انواع پینچ ولو VZQA فستو⬇
پینچ ولو VZQA فستو یکی از سری های شیر پینج فستو است.در سایت توان تکنیک انواع شیر پینچ از برند فستو به همراه قیمت عرضه شده است. برای مشاهده قیمت لطفا در سایت ثبت نام کنید.
Pinch Valve سری VZQA فستو در اندازههای DN6 تا DN50 تولید میشود (در نسخه Normally Closed تا DN25). این سری مناسب انتقال پودر، مایعات چسبناک، دوغاب، مواد ساینده و محیطهای بهداشتی بوده و قابلیت انتخاب جنس بدنه، اتصال، نوع سیل و عملکرد را دارد.
📍سایزبندی DN6 تا DN50، مدلهای M22C و M22U
| مدل | کمترین سایز | بیشترین سایز |
|---|---|---|
| VZQA-C-M22C (Normally Closed) | DN 6 | DN 25 |
| VZQA-C-M22U (Normally Open) | DN 6 | DN 50 |
📍کل رنج سایزبندی این سری از 6mm تا 50mm هست.
(برای مدل Normally Closed فقط تا DN25 تولید میشه.)
📍نوع عملکرد (Normally Open / Normally Closed)
مخصوص فرآیندهایی که در حالت بدون هوا باز یا بسته بودن اهمیت دارد.
📍نوع اتصال
-
G Thread
-
NPT Thread
-

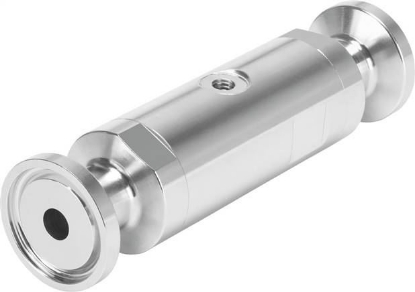

Clamp Ferrule (DIN 32676 یا ASME BPE — مخصوص صنایع بهداشتی/غذایی)
📍جنس بدنه
-
Aluminium
-
Stainless Steel 304 (V2)
-
Stainless Steel 316L (V4 — بهترین مقاومت خوردگی)
📍نوع متریال بِلَد (Shut-off Element)
-
EPDM → مناسب آب، سیالات خورنده سبک، سیستمهایی در دما تا 100°C
-
VMQ (Silicone) → تا 150°C و کاربردهای بهداشتی
-
NBR → روغنها و هیدروکربنها
📍فشار کاری
-
فشار کار سیال مدلها از 0 تا 2 / 4 / 6 بار بسته به نسخه.
-
Pilot pressure: معمولاً بین 3.5 تا 6 بار
📍دمای کاری (Medium & Ambient Temp)
📍Flow Rate (Kv)
| DN | Kv (m³/h) |
|---|---|
| 6 | 0.7 |
| 15 | 5 |
| 25 | 18 |
| 50 | 72 (فقط M22U) |
📍قابلیت نصب سنسور End Position
مشخصات فنی پینچ ولو VZQA فستو
ویژگیهای کلیدی:
-
VZQA-C-M22C عملکرد:
پینچ ولو یک ولو 2/2 است که برای کنترل جریان مواد طراحی شده است. عنصر بستن این ولو، آستین پینچ ولو لولهای از جنس الاستومر است. زمانی که ولو تحت فشار قرار میگیرد، آستین لولهای باز میشود و جریان ماده عبور میکند. این ولو بهطور معمول بسته است و به دلیل عملکرد فنر بسته میشود. این ولو میتواند برای مایعات و گازها استفاده شود. با باز شدن ولو، جریان آزاد تضمین میشود و مقاومت جریان به حداقل میرسد و از مسدود شدن یا گرفتگی ولو جلوگیری میشود. -
VZQA-C-M22U عملکرد:
پینچ ولو یک ولو 2/2 است که برای کنترل جریان مواد طراحی شده است و در وضعیت عادی باز است. عنصر بستن آن، آستین پینچ ولو لولهای از جنس الاستومر است. این آستین زمانی که ولو تحت فشار قرار میگیرد، کاملاً جریان ماده را مسدود میکند. هنگامی که فشار قطع میشود، ولو به دلیل تنش ذاتی آستین پینچ یا فشار ماده، باز میشود. این ولو میتواند برای مایعات، مواد گرد و غبار، جامدات (گرانولها) و مخلوطها استفاده شود. با باز شدن ولو، جریان آزاد تضمین میشود و از مسدود شدن یا گرفتگی ولو جلوگیری میشود.
طراحی و کاربرد عمومی:
- پورت هوای راهانداز 12:
Gx در DN15 (-M22U)، M5 در DN6 (-M22U) و DN15 (-M22C)، حداکثر طول مجاز رزوه 5 میلیمتر. - اتصال فشاری:
G¼، G½
فریر گیرهای مطابق DIN 32676
فریر گیرهای مطابق ASME-BPE - ارزش Kv:
5 m³/h (DN15)
0.7 m³/h (DN6)
کاربردها:
پینچ ولو باید فقط در سیستمهایی استفاده شود که در آنها آسیب یا نشتی از کارتریج مهر و موم نمیتواند برای افراد یا اموال خطرناک باشد. مدار رسانه باید برای فشار پیلوت تنظیمشده طراحی شود. طراح و اپراتور سیستم مسئول suitability محصول در ترکیب با سیستم مربوطه و مقاومت مواد کارتریج مهر و موم در برابر ماده استفادهشده هستند. تستهای مناسب بهطور عمومی برای ارزیابی suitability لازم هستند. خطرات مرتبط با نشتی کارتریج مهر و موم و پیامدهای مربوطه باید هنگام طراحی سیستم در نظر گرفته شود.
