نصب سبد کابل یکی از مهم‌ترین مراحل در اجرای سیستم‌های کابل‌کشی برق و شبکه است. یک نصب درست و اصولی نه‌تنها ایمنی و نظم پروژه را تضمین می‌کند، بلکه باعث صرفه‌جویی در زمان و هزینه نیز می‌شود. سبد کابل‌های مشبک (Wire Mesh Cable Tray) به‌دلیل وزن سبک، استحکام بالا و انعطاف‌پذیری زیاد، در پروژه‌های صنعتی، ساختمانی و دیتاسنترها بسیار پرکاربرد هستند.
در این مقاله، روش‌های مختلف نصب سبد کابل را بررسی می‌کنیم و نکات کلیدی خم‌کاری، اتصالات و تجهیزات لازم را توضیح می‌دهیم.
چرا سبد کابل انتخاب اول نصابان است؟ مزایای سبد کابل
- نصب سریع و آسان: تنها با ابزارهای ساده مثل پیچ‌مهره، قیچی مفتول و چند اتصال.
- انعطاف‌پذیری بالا: امکان خم‌کاری و تغییر مسیر در محل پروژه.
- مقاومت در برابر آتش: طبق استاندارد DIN E90.
- وزن سبک و تحمل بالا: تحمل حداقل ۳۰ کیلوگرم بر متر طول.
- تنوع نصب: قابلیت نصب روی دیوار، سقف، کف، رک، عرشه فولادی و حتی روی دستگاه‌ها.
جدول انواع روش‌های نصب سبد کابل
|
نوع نصب |
توضیح مختصر |
موارد کاربرد |
|
نصب دیواری |
سبد کابل به کمک ساپورت و براکت روی دیوار نصب می‌شود. |
مسیرهای جانبی، اتاق‌های سرور، فضاهای محدود کنار دیوار |
|
نصب سقفی (آویز) |
سبد کابل با میله یا ساپورت از سقف آویزان می‌شود. |
سالن‌های تولید، کارگاه‌ها، محیط‌های صنعتی بزرگ |
|
نصب زمینی (روی پایه) |
سبد کابل روی استند یا پایه در کف سالن قرار می‌گیرد. |
مسیرهای طولانی در سوله‌ها و کارگاه‌هایی که امکان دیواری/سقفی نیست |
|
نصب زیرکفی (زیر کف کاذب) |
سبد کابل زیر کف کاذب نصب و کابل‌ها از دید مخفی می‌شوند. |
اتاق‌های کنترل، دیتاسنترها، ساختمان‌های اداری مدرن |
|
نصب ترکیبی |
استفاده همزمان از دیواری، سقفی یا زمینی در بخش‌های مختلف مسیر. |
پروژه‌های پیچیده با تغییر مسیر زیاد و نیاز به انعطاف |
انواع روش‌های نصب سبد کابل
🔹 نصب سینی های سبدی کابل روی دیوار
برای نصب روی دیوار، بسته به نیاز می‌توان از ابزارهای زیر استفاده کرد:
- براکت ناودانی HB
- براکت چندکاره CH-UHB
- نگهدارنده C-Channel
- پایه دیواری LB-X
- براکت دیواری C یا LBC-X
این ابزارها به شما امکان می‌دهند سبد کابل را در ارتفاع دلخواه و با استحکام بالا روی دیوار نصب کنید.

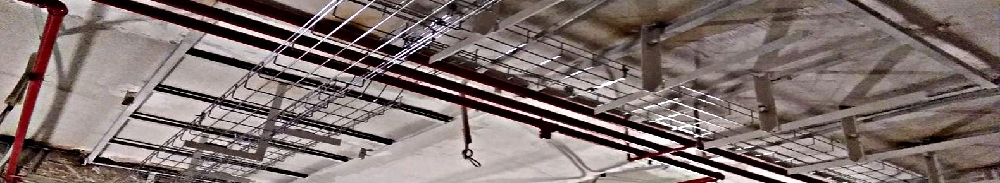

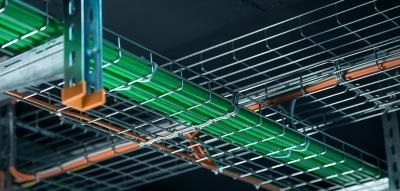

🔹 نصب سینی مش روی سقف یا زیر سقف کاذب
برای اجرای مسیر کابل در سقف یا زیر سقف کاذب، می‌توانید همان ابزارهای دیواری مانند HB، CH-UHB و C-Channel را استفاده کنید.
این روش به‌خصوص برای دیتاسنترها و پروژه‌هایی که نیاز به مسیر هوایی دارند، بسیار مناسب است.
🔹 نصب سبد کابل روی کف
برای مسیرهایی که کابل باید روی کف عبور کند، از ابزارهای زیر استفاده می‌شود:
- پایه زمینی FP
- براکت زمینی FB
- براکت ناودانی HB
- براکت چندکاره CH-UHB
- نگهدارنده C-Channel
این روش بیشتر در کارخانه‌ها و سالن‌های تولید استفاده می‌شود.

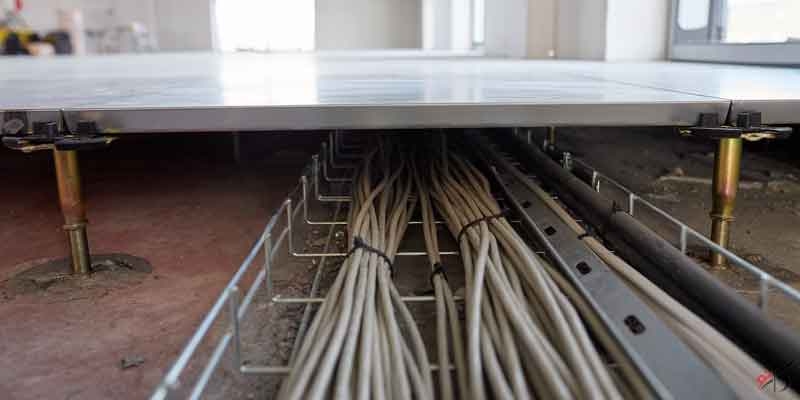

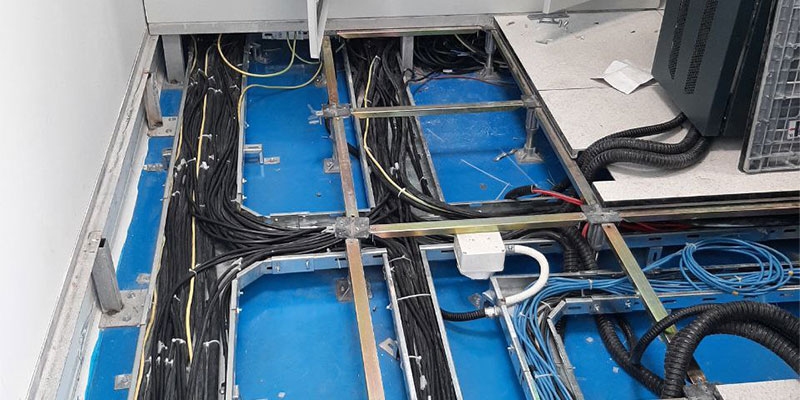

🔹 نصب بسکت کابل زیر کف کاذب
برای محیط‌های اداری و دیتاسنترها که از کف کاذب استفاده می‌شود:
- براکت زمینی FB
- اتصال C-Channel به پایه کف کاذب RF-XS
- سایر ابزارها مثل CH-UHB، FP و C-Channel

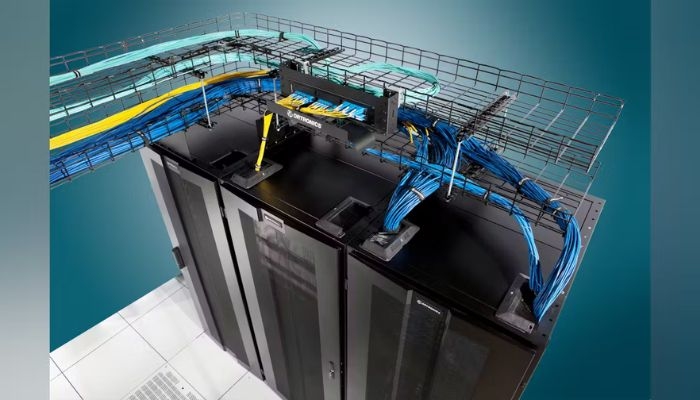

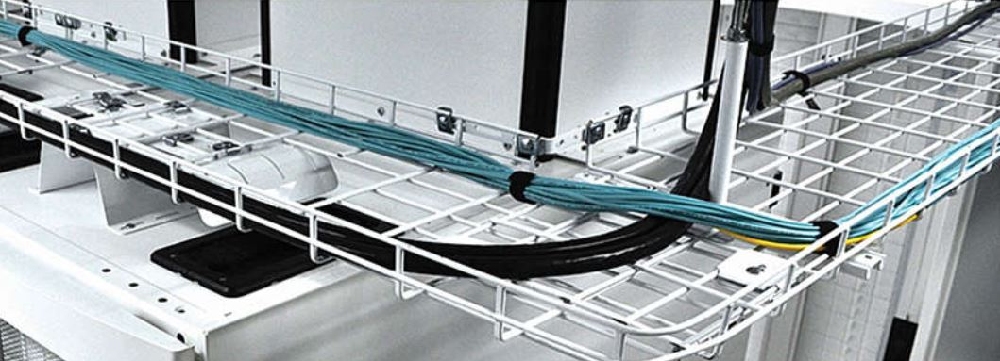

🔹 نصب سبد توری کابل روی رک
برای هدایت کابل‌ها در مسیر رک سرورها:
- پایه نگهدارنده AULB و ULB
- براکت دیواری LB یا تبدیل LLB
- براکت زمینی FB
🔹 نصب سینی کابل سبدی روی سازه‌ها و دستگاه‌ها

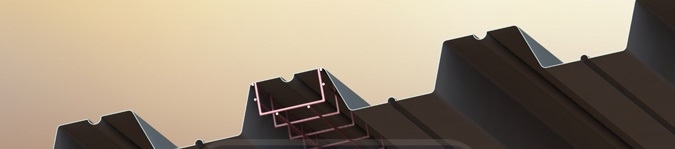

- عرشه فولادی: اتصال مستقیم روی سقف‌های عرشه.
- روی دستگاه‌ها: مانند نصب سبد C روی کانوایر یا نصب سبد G روی نوار نقاله.
اتصالات و تغییر شکل مسیر سبد کابل
یکی از بزرگ‌ترین مزیت‌های سبد کابل انعطاف‌پذیری آن در تغییر مسیر است:
- اتصال دو سبد: با پیچ‌مهره SC-4 یا اتصال مستقیم FC.
- ایجاد زانویی ۹۰ درجه: با خم‌کاری بخش کف و کناره‌ها.
- ساخت سه‌راهی و چهارراهی: با برش و خم‌کاری سیم‌ها در محل پروژه.
- ایجاد اختلاف ارتفاع: با خم‌کاری بخش‌های مشخص طبق کاتالوگ.
این ویژگی‌ها باعث می‌شوند بدون نیاز به قطعات پیش‌ساخته، بتوانید هر مسیری را طراحی و اجرا کنید.
مراحل خم‌کاری سبد کابل (بر اساس راهنمای نصاب)
- علامت‌گذاری بخش‌های لازم طبق کاتالوگ.
- برش سیم‌های کف یا کناره‌ها با قیچی مفتول.
- خم‌کردن در زاویه مورد نظر (۹۰ یا ۳۰ درجه).
- اتصال با کیت‌های مخصوص مانند Flex Mate یا Wing Splice.
این روش هم برای خم افقی و هم خم عمودی (زانویی) کاربرد دارد.
نکات ایمنی پیش از نصب سینی مش
قبل از شروع کار حتماً از تجهیزات ایمنی استفاده کنید:
- دستکش عایق
- عینک ایمنی
- کفش ایمنی
پرسش‌های متداول (FAQ)
۱. آیا سبد کابل نیاز به ابزار خاصی برای نصب دارد؟
خیر. تنها ابزارهای ساده مانند پیچ‌مهره، قیچی مفتول و چند اتصال کافی است.
۲. آیا می‌توان مسیر سبد کابل را در محل پروژه تغییر داد؟
بله. انعطاف‌پذیری بالای سبد کابل این امکان را می‌دهد که در محل خم‌کاری یا اتصال جدید ایجاد کنید.
۳. چه تفاوتی بین نصب روی دیوار و سقف وجود دارد؟
در نصب روی دیوار از پایه‌ها و براکت‌های دیواری استفاده می‌شود، اما برای سقف یا سقف کاذب از براکت‌های سقفی و ناودانی بهره می‌گیرند.
خرید از توان تکنیک
نصب سبد کابل انعطاف‌پذیر یک فرآیند ساده، سریع و مطمئن است که به شما کمک می‌کند پروژه‌ای ایمن، منظم و مقرون‌به‌صرفه داشته باشید.
👉 اگر قصد خرید سبد کابل استاندارد و متعلقات نصب را دارید، فروشگاه ما محصولات متنوعی را با بهترین قیمت و امکان ارسال به سراسر ایران عرضه می‌کند.
📞 همین حالا با ما تماس بگیرید یا از طریق سایت سفارش خود را ثبت کنید.
