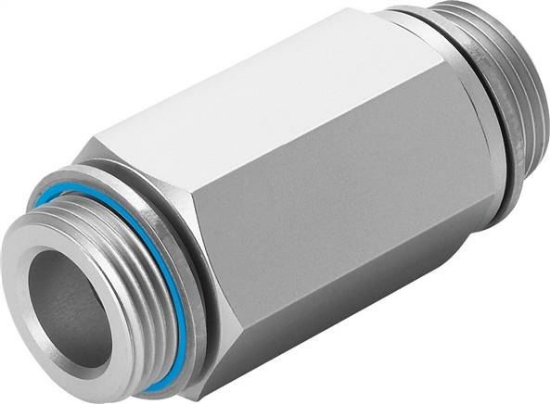

شیر یک طرفه فستو H-3/4-B چیست؟
شیر یک طرفه (Check Valve) فستو مدل H-3/4-B با کد فنی 11692 برای عبور جریان هوای فشرده در یک جهت و جلوگیری از بازگشت جریان طراحی شده است. این تجهیز در مدارهای پنوماتیکی نقش مهمی در حفظ فشار، جلوگیری از برگشت هوا و افزایش پایداری عملکرد سیستم ایفا میکند.
مزایای استفاده از شیر یک طرفه H-3/4-B
- جلوگیری از برگشت جریان هوا
- حفاظت از تجهیزات پنوماتیکی
- کاهش افت فشار در مدار
- نصب آسان با اتصال G3/4
- مناسب برای فشار کاری تا 12 بار
- بدنه آلومینیومی مقاوم
کاربردهای صنعتی
این مدل در صنایع زیر کاربرد گسترده دارد:
- خطوط بستهبندی
- صنایع غذایی
- ماشینآلات اتوماتیک
- تجهیزات مونتاژ
- سیستمهای هوای فشرده
- خطوط تولید خودروسازی
چرا H-3/4-B انتخاب مناسبی است؟
دبی نامی 5900 لیتر بر دقیقه این شیر را به گزینهای مناسب برای مدارهای پنوماتیکی با حجم هوای بالا تبدیل کرده است. همچنین طراحی بدون مس و PTFE امکان استفاده در بسیاری از کاربردهای صنعتی حساس را فراهم میکند.
| عنوان ویژگی |
مقدار ویژگی |
|
Valve function
|
Check valve function |
|
Pneumatic connection 1
|
G3/4 |
|
Pneumatic connection 2
|
G3/4 |
|
Fastening type
|
Screwable |
|
Operating pressure [bar]
|
0.4 to 12 |
|
ambient temperature [°C]
|
-10 to 60 |
|
Housing material
|
Aluminium wrought alloy |
|
Operating medium
|
Compressed air to ISO 8573-1:2010 [7:4:4] |
|
installation position
|
arbitrary |
|
Normal nominal flow 1 -> 2 from 6 to 5 bar [l/min]
|
5.900 |
|
Information about operating and control medium
|
Oiled operation possible (required in further operations) |
|
Corrosion resistant class KBK
|
2 - moderate corrosion stress |
|
Bearing temperature [°C]
|
-10 to 60 |
|
Medium temperature [°C]
|
-10 to 60 |
|
control medium
|
LX1 |
|
Max. tightening torque [Nm]
|
60 |
|
Product weight [g]
|
101,0 |
|
Material information
|
Copper and PTFE-free |
|
Seals material
|
NBR |
|
Weight
|
101,0 g / Pcs |
|
GTIN
|
4052568002428 |
|
Customs duty number
|
84813099 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
Festo |
|
Document
|
Group data sheet: Non-return valves (english) , Data sheet |
