راهنمای استفاده از ابزار محاسبه دبی جریان هوای فشرده (فستو)

محاسبه دقیق دبی جریان (جریان هوای فشرده) برای انتخاب صحیح تجهیزات پنوماتیک ضروری است.

ابزار محاسبه دبی جریان (Flow Rate Calculation) در سایت فستو یکی از قابلیت‌های کاربردی برای انتخاب صحیح تجهیزات پنوماتیک است. این ابزار به شما کمک می‌کند تا با وارد کردن پارامترهای موردنیاز، دبی جریان نامی (Qₙ) (جریان هوای فشرده) را محاسبه کرده و بهترین قطعات را برای سیستم خود انتخاب کنید.

ابزار آنلاین فستو برای محاسبه دبی:

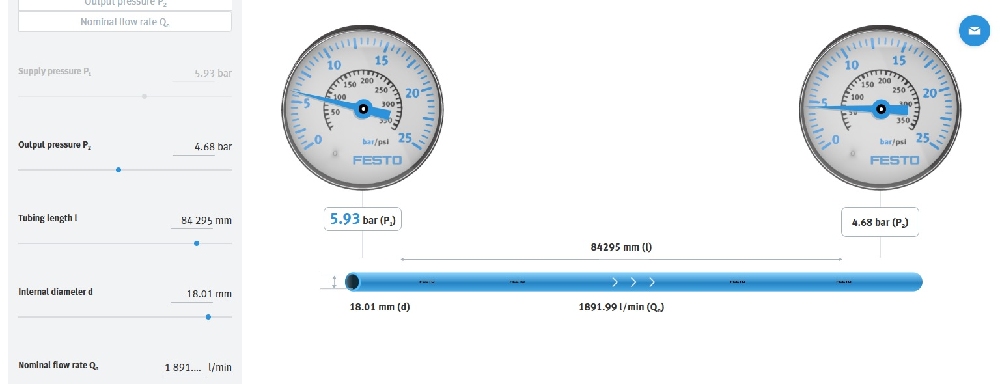

📸 تصویر صفحه ابزار:

چرا باید از این ابزار استفاده کنیم؟

✅ دقت بالا در محاسبات: نتایج دقیق برای بهینه‌سازی سیستم پنوماتیک
✅ سرعت بالا: محاسبه فوری با وارد کردن چند عدد
✅ کاهش هزینه‌ها: جلوگیری از انتخاب نامناسب تجهیزات
✅ بهینه‌سازی عملکرد سیستم: دریافت اطلاعات کارایی و بازدهی

چگونه از این ابزار استفاده کنیم؟

1️⃣ وارد صفحه محاسبه دبی جریان در سایت فستو شوید
لینک ابزار  محاسبه دبی جریان

2️⃣ مقادیر زیر را وارد کنید:

• فشار ورودی (Supply Pressure)
• فشار خروجی (Output Pressure)
• طول شیلنگ (Tubing Length)
• قطر داخلی شیلنگ (Internal Diameter)

✅🛒  خرید انواع شیلنگ پنوماتیک فستو

✅🛒خرید انواع گیج فشار پنوماتیک برای شیر ترمینالی فستو

✅🛒  خرید انواع گیج فشار پنوماتیک در دسته انواع واحد مراقبت هوای فشرده فستو

✅🛒   خرید انواع سیلندر پنوماتیک فستو

✅🛒  خرید انواع شیر پنوماتیک فستو

3️⃣ محاسبه را انجام دهید:
پس از وارد کردن مقادیر، سیستم به‌صورت خودکار دبی جریان را محاسبه کرده و نتایج تحلیل عملکرد و بازدهی سیستم را نمایش می‌دهد.

4️⃣ نتایج را بررسی کنید:

• مقدار دبی جریان نامی (Qₙ) برای سیستم شما
• بهینه‌ترین مقادیر برای عملکرد بهتر
• اطلاعاتی برای بهینه‌سازی طراحی سیستم پنوماتیک شما

نمونه یک محاسبه انجام شده

📌 ورودی‌ها:
🔹 فشار ورودی: 5.93 بار
🔹 فشار خروجی: 4.68 بار
🔹 طول شیلنگ: 84295 میلی‌متر
🔹 قطر داخلی: 18.01 میلی‌متر

📌 نتیجه:
🔹 دبی جریان محاسبه شده: 1891.99 لیتر بر دقیقه

نتیجه‌گیری

با استفاده از این ابزار، می‌توانید بدون نیاز به محاسبات دستی پیچیده، دبی جریان سیستم پنوماتیک خود را تعیین کنید و تجهیزات مناسب را برای بهینه‌ترین عملکرد انتخاب کنید. این ابزار به مهندسان و طراحان سیستم‌های پنوماتیک کمک می‌کند تا بهترین تصمیم‌گیری را داشته باشند.

💡 برای مشاهده و استفاده از این ابزار، روی لینک زیر کلیک کنید:
🔗 محاسبه دبی جریان در سایت فستو

برای محاسبه دبی جریان هوای فشرده، علاوه بر ابزارهای آنلاین و محاسباتی که ذکر شد، شما به چند ابزار فیزیکی و تجهیزات نیاز دارید که باید در فرآیند محاسبه دقت کنید.

برای محاسبه دبی جریان چه ابزارهای فیزیکی نیاز است؟

1. شیلنگ (Hoses)

• مشخصات: طول، قطر داخلی و جنس شیلنگ

• نقش در محاسبه: شیلنگ‌ها مقاومت‌هایی دارند که می‌تواند بر روی فشار و دبی جریان تأثیر بگذارد. اگر شیلنگ‌ها خیلی بلند یا باریک باشند، جریان کاهش می‌یابد.

✅🛒   خرید انواع شیلنگ پنوماتیک فستو

2. گیج فشار (Pressure Gauge)

• مشخصات: دقت گیج، محدوده اندازه‌گیری

• نقش در محاسبه: گیج‌ها برای اندازه‌گیری فشار ورودی و خروجی هوا استفاده می‌شوند. برای محاسبه دبی، به فشارهای ورودی و خروجی دقیق نیاز دارید. گیج‌های دیجیتال یا آنالوگ برای اندازه‌گیری دقیق فشار ضروری هستند.

✅🛒  خرید انواع گیج فشار پنوماتیک برای شیر ترمینالی فستو

3. سیلندر پنوماتیک (Pneumatic Cylinder)

• مشخصات: قطر پیستون، طول کورس، نوع سیستم (یک طرفه یا دوطرفه)

• نقش در محاسبه: سیلندرهای پنوماتیک معمولاً برای محاسبه مصرف هوای فشرده مورد استفاده قرار می‌گیرند. قطر پیستون و طول کورس تأثیر زیادی بر میزان هوای مصرفی دارند.

✅🛒   خرید انواع سیلندر پنوماتیک فستو

4. شیر پنوماتیک (Pneumatic Valve)

• مشخصات: نوع شیر (یک طرفه، دوطرفه، کنترل جریان)، اندازه

• نقش در محاسبه: شیرها جریان هوا را در سیستم کنترل می‌کنند و بر روی دبی تأثیر دارند. نوع و اندازه شیر می‌تواند سرعت جریان هوا را تغییر دهد. شیرهای کنترل جریان به تنظیم دبی هوا کمک می‌کنند.

✅🛒  خرید انواع شیر پنوماتیک فستو

5. فیلتر و رگلاتور (Filter and Regulator)

• مشخصات: نوع فیلتر (برای ذرات ریز یا آب)، تنظیم‌کننده فشار

• نقش در محاسبه: فیلترها و رگلاتورها برای تنظیم فشار و تمیز نگه‌داشتن هوا از ذرات اضافی استفاده می‌شوند. فشار خروجی باید دقیقاً تنظیم شود تا جریان هوای فشرده مناسب حاصل شود.

✅🛒   خرید انواع فیلتر رگولاتور پنوماتیک فستو

6. مبدل جریان (Flow Meter)

• مشخصات: دقت اندازه‌گیری جریان، نوع (مکانیکی، الکترونیکی)

• نقش در محاسبه: مبدل‌های جریان برای اندازه‌گیری دقیق دبی هوا استفاده می‌شوند. این ابزار می‌تواند دبی را در واحدهایی مانند لیتر بر دقیقه (LPM) یا متر مکعب بر ساعت (m³/h) نشان دهد.

7. تجهیزات اندازه‌گیری دمای هوا (Temperature Sensors)

• مشخصات: دقت سنسور دما

• نقش در محاسبه: دمای هوا تأثیر زیادی بر روی چگالی و دبی جریان دارد. برای دقت بیشتر، بهتر است دمای هوا نیز اندازه‌گیری شود.

8. لوله‌ها و اتصالات (Pipes and Fittings)

• مشخصات: جنس لوله‌ها، اندازه لوله‌ها

• نقش در محاسبه: اتصالات و لوله‌ها می‌توانند باعث کاهش فشار و دبی شوند. استفاده از لوله‌های با قطر مناسب و اتصالات خوب می‌تواند جریان را بهبود بخشد.

✅🛒 خرید اتصالات پنوماتیک فستو

این ابزارها و تجهیزات می‌توانند به شما در محاسبه دقیق دبی جریان هوای فشرده کمک کنند. باید توجه داشته باشید که تمامی این پارامترها باید در کنار هم قرار بگیرند تا یک محاسبه جامع و دقیق انجام شود.
