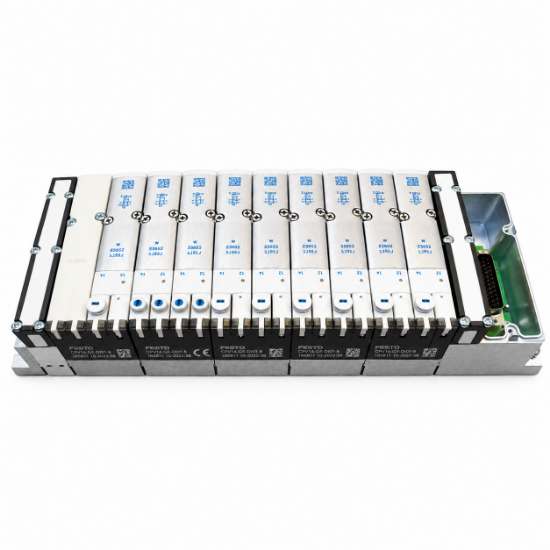

شیر ترمینالی اسمبل شده فستو (Festo) | شیر بلوکی دستگاه بادکن بطری کمبی Combi 200 / 400
Valve Terminal Combi From SMF Germany
راهکار آماده نصب (Plug & Play) برای اورهال پنوماتیک:
این شیر ترمینالی تماماسمبلشده فستو، یک پلتفرم کاملاً سفارشیسازی شده (Customized) برای دستگاههای بادکن بطری PET کمبی ۲۰۰ و ۴۰۰ (Combi 200 / 400) است. با استفاده از این بلوک منحصربهفرد، نیازی به طراحی خطوط پنوماتیک پیچیده یا اتلاف وقت برای مونتاژ ماژولار ندارید؛ این محصول به صورت یکپارچه مونتاژ شده و تنها کافی است اتصالات پنوماتیک و کانکشن فرمان الکتریکال شیر بلوکی موجود را بردارید و شیر بلوکی جدید را به آن متصل نمایید تا سیستم آماده ارسال فرامین به PLC شود.
⚡ ویژگیهای برجسته و مزایای رقابتی شیر بلوکی کمبی
طراحی اختصاصی (Custom Build): مهندسی شده بهطور ویژه برای جایگزینی سریع در ماشینآلات بادکن بطری پت SMF آلمان.کاهش زمان توقف خط (Zero Downtime): نصب فوقالعاده سریع بدون نیاز به تکنسین مونتاژ قطعات؛ بلوک به صورت آماده و تستشده تحویل داده میشود.اصالت و کیفیت قطعات (Festo Germany): بهرهگیری از پلاکهای شیری و اگزوزهای اصلی فستو با طول عمر بالا در برابر سیکلهای کاری مداوم.یکپارچهسازی فرامین: تجمیع سیگنالهای فرمان به واسطه کانکتور الکتریکال اختصاصی جهت مانیتورینگ دقیق خطایابی در PLC.

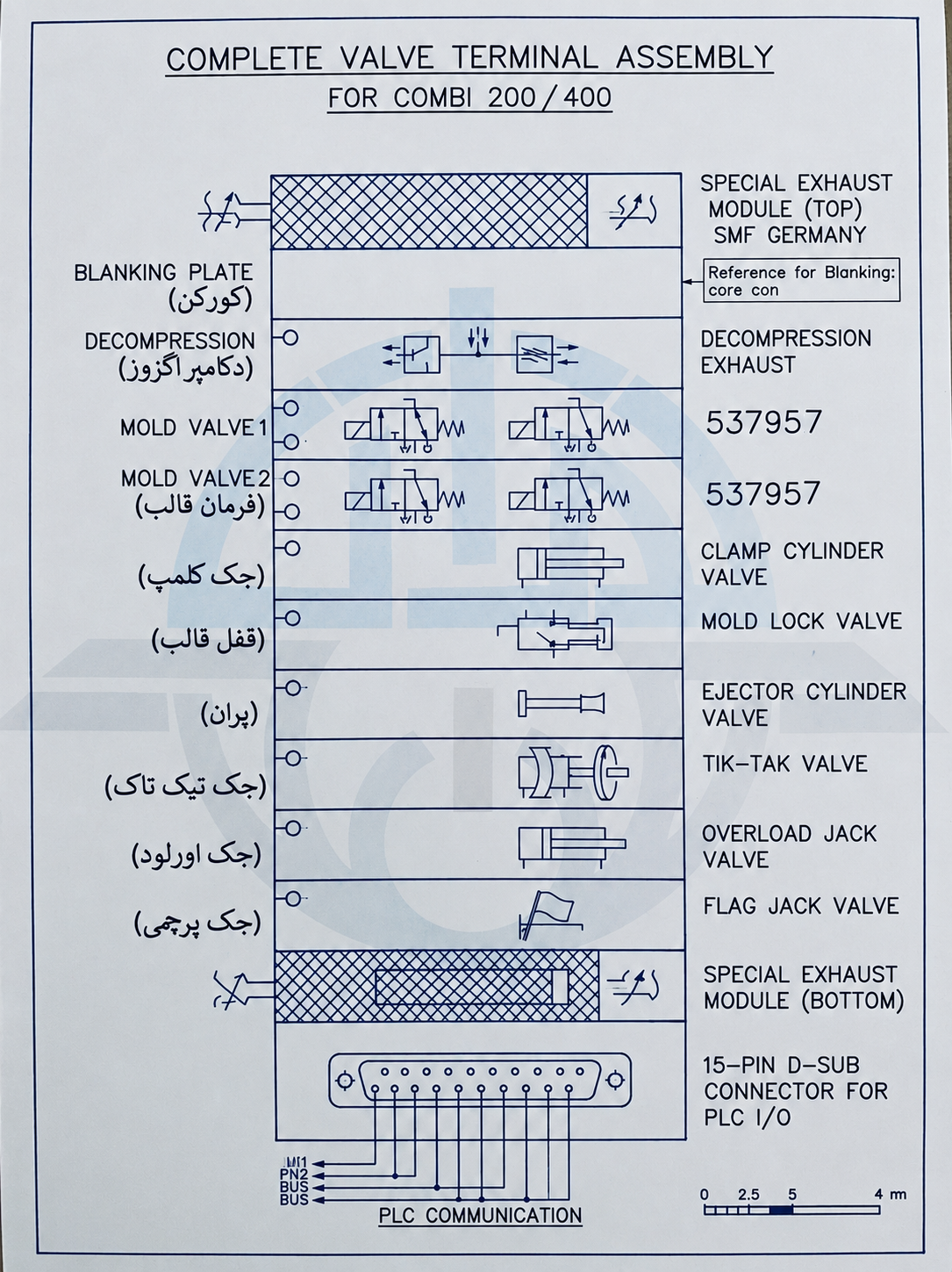

🛠️ مشخصات فنی و ترتیب چیدمان ماژولها (از ابتدا تا انتها)
این شیر بلوکی با یک مهندسی ترتیبی استاندارد جهت بهینهسازی جریان هوا، کنترل دقیق فشار و پاسخدهی بدون تاخیر جکها (سیلندرهای پنوماتیک) چیده شده است:
ابتدا و انتهای شیر بلوکی: مجهز به اگزوز مخصوص (Special Exhaust Module) جهت تخلیه سریع هوای برگشتی.اولین ماژول( از سمت مخالف کانکتور فرمان): کورکن (Blanking Plate) جهت ایزولاسیون و مدیریت فشار زون اولیه.ماژولهای دکامپر اگزوز (Decompression Exhaust): تخلیه سریع فشار هوای پیشدمش و دمش.شیرهای دو فرمان قالب (Mold Valves): کنترل باز و بسته شدن قالب (پلاکهای فنی فستو کد ۵۳۷۹۵۷).شیر جک کلمپ (Clamp Cylinder Valve): فرماندهی به سیستم قفل گیره.شیر قفل قالب (Mold Lock Valve) شیر پران (Ejector Cylinder Valve) شیر جک تیک تاک (Tik-Tak Valve) شیر جک اور لود (Overload Jack Valve): سیستم حفاظتی در برابر اضافه بار مکانیکی.شیر جک پرچمی (Flag Jack Valve): آخرین ماژول عملکردی جهت ارسال علائم نهایی.
📢 اتصال الکتریکی: کلیه فرامین این ماژولها از طریق کانکشن فرمان الکتریکال (15-Pin D-SUB) تجمیع شده و مستقیماً به PLC دستگاه صادر میگردند.
📊 جدول خلاصه اطلاعات فنی محصول
پارامتر فنی
توضیحات و مقادیر دستگاه
برند پلاکها و ماژولها
Festo (فستو اصل آلمان)
پلتفرم ماشین هدف
SMF Germany - Combi 200 / 400
نوع اتصال الکتریکی فرمان
15-Pin D-SUB Connector (اتصال به I/O پیالسی)
کدهای فنی پلاکهای اصلی
537952 / 537957 / پایه بلوک 538000 و ...
سیستم تخلیه هوا
مجهز به دو اگزوز اختصاصی در ابتدا و انتها (Special Exhaust)
نکته مهندسی محصول: در دستگاههای بادکن پت سرعت بالا مانند کمبی ۴۰۰، کوچکترین تاخیر در پاسخدهی شیرهای پنوماتیک یا نشتی در بلوک اگزوز میتواند منجر به دفرمه شدن بطری، افزایش ضایعات و حتی آسیب به قالبهای گرانقیمت شود. این شیر ترمینالیِ اسمبل و تست شده، ریسک خطاهای مونتاژ کارگاهی را به صفر رسانده و بالاترین نرخ راندمان عبور جریان هوای فشرده را تضمین میکند.❓ سوالات متداول کاربران درباره شیر بلوکی کمبی ۲۰۰ / ۴۰۰
۱. آیا این شیر ترمینالی برای سایر دستگاههای بادکن بطری پت نیز کاربرد دارد؟
این مدل به طور کاملاً اختصاصی برای ساختار منطقی و پنوماتیک ماشینآلات کمبی ۲۰۰ و ۴۰۰ برند SMF آلمان، مچ و سفارشیسازی شده است. برای استفاده در سایر برندها، باید نقشه PLC و فرمان جکها بازنگری شود.
۲. مزیت خرید نسخه اسمبل شده نسبت به خرید تکی قطعات فستو چیست؟
با خرید این مجموعه، فرآیند سیمکشی داخلی و تست نشتی بلوک پیش از تحویل انجام شده است و شما عملاً یک قطعه آماده نصب تحویل میگیرید که زمان توقف خط تولید (Downtime) شما را از چند روز به کمتر از یک ساعت کاهش میدهد.
۳. نحوه ارسال فرامین به کنترلر مرکزی (PLC) چگونه است؟
یک پورت استاندارد ۱۵ پین D-Sub در ساختار الکتریکال بلوک تعبیه شده که سیگنالهای الکتریکی تمام پلاکها (قالب، پران، اورلود، جک پرچمی و...) را تجمیع کرده و با یک کابل شیلددار به کارتهای ورودی/خروجی PLC منتقل میکند.
مشاوره فنی و استعلام قیمت
اگر برای انتخاب مناسبترین شیر ترمینالی دستگاه کمبی مورد نیاز یا سازگاری این مجموعه با ماشینآلات خود نیاز به راهنمایی دارید، کارشناسان توان تکنیک آماده ارائه مشاوره تخصصی هستند.
