Materials:
Body and slider: aluminium, seals: NBR, pilot: polyamide
Temperature range:
-5°C to +60°C
Operating pressure:
1,5 - 8 bar
Media:
oiled and unoiled filtered compressed air
Switching time (at 5 bar):
<50 ms, max. 5 switching cycles/sec (5/3-way: max. 3 switching cycles/sec)
Control voltages:
Standard: 24 V=, 230 V AC, upon request: other voltages
Voltage tolerance:
± 10 %
Protection class (VDE 0470/EN 60529):
IP 65
Service life:
min. 40 million switching cycles
Power consumption:
Direct current: 3 W, alternating current: 4 VA
Solenoid:
T1 (plug size 1)
Information:
The coil and plug are enclosed as loose parts.

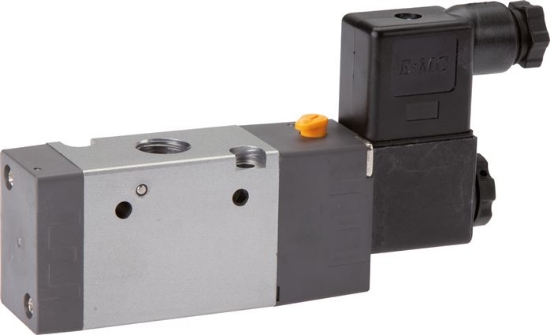

شیر برقی 3 /2 با سایز اتصال G 1/4 اینچ، یک قطعه کلیدی در سیستمهای پنوماتیک صنعتی است که برای کنترل دقیق جکهای یکطرفه و مسیرهای هوای فشرده طراحی شده است. این تجهیز در حالت استراحت بهصورت Normally Closed (NC) یا «در حالت عادی بسته» عمل کرده و با ولتاژ کنترلی 24 ولت AC (برق متناوب) تحریک میشود. ترکیب بدنه آلومینیومی و تکنولوژی پایلوت پلیآمید، پایداری عملکردی بالایی را در خطوط تولید فراهم میکند.
ویژگیهای کلیدی محصول
- دوام ساختاری بالا: استفاده از آلومینیوم در بدنه و اسلایدر که علاوه بر کاهش وزن، مقاومت عالی در برابر سایش فیزیکی ایجاد میکند.
- آببندی مهندسی شده: بهرهگیری از درزگیرهای NBR که عملکرد بدون نشت را در بازه فشاری 1.5 تا 8 بار تضمین مینماید.
- پاسخدهی سریع: زمان سوئیچینگ کمتر از 50 میلیثانیه، ایدهآل برای فرآیندهایی با نرخ تکرار بالا (تا 5 سیکل در ثانیه).
- استاندارد حفاظتی IP 65: عایقبندی کامل در برابر نفوذ گرد و غبار و مقاومت در برابر پاشش مستقیم آب مطابق استاندارد EN 60529.
- طول عمر استثنایی: تست شده برای حداقل 40 میلیون سیکل کاری که هزینههای تعمیر و نگهداری را به شدت کاهش میدهد.
کاربردها و موارد استفاده
این شیر برقی برای کار با هوای فشرده فیلتر شده (روغنکاری شده یا بدون روغن) بهینهسازی شده است. به دلیل استفاده از ولتاژ 24 ولت AC، این محصول در تابلوهای فرمان صنعتی که دارای ترانسفورماتورهای جریان متناوب هستند، کاربرد وسیعی دارد. بازه دمایی عملکردی از 5- تا 60+ درجه سانتیگراد، امکان نصب آن را در اکثر محیطهای کارگاهی فراهم میآورد.
چرا این محصول انتخاب مناسبی است؟
در پروژههای B2B، پایداری قطعه اولویت اول است. این شیر برقی با مصرف توان پایین (4 VA در حالت AC) و تلرانس ولتاژ 10± درصد، ایمنی عملکردی بالایی را در برابر نوسانات برق ارائه میدهد. بوبین سایز T1 و سوکت مربوطه به صورت قطعات مجزا (Loose Parts) در بستهبندی لحاظ شدهاند تا کاربر در زمان نصب، آزادی عمل کامل برای جهتدهی خروجی کابل متناسب با فضای محدود داشته باشد.
سوالات متداول
آیا این شیر برای کنترل جکهای دوطرفه مناسب است؟
خیر، مدلهای 3 /2 معمولاً برای جکهای یکطرفه (Spring Return) یا به عنوان شیر فرمان در مدارات پنوماتیک پیچیده استفاده میشوند.
تفاوت این مدل با نسخه 24V DC در چیست؟
تفاوت اصلی در نوع بوبین (کویل) است؛ این مدل با جریان متناوب (AC) کار میکند که لرزش کمتری در برخی کاربردهای خاص دارد و برای سیستمهایی با منبع تغذیه AC طراحی شده است.
