Materials:
Body and slider: aluminium, seals: NBR, pilot: polyamide
Temperature range:
-5°C to +60°C
Operating pressure:
1,5 - 8 bar
Media:
oiled and unoiled filtered compressed air
Switching time (at 5 bar):
<50 ms, max. 5 switching cycles/sec (5/3-way: max. 3 switching cycles/sec)
Control voltages:
Standard: 24 V=, 230 V AC, upon request: other voltages
Voltage tolerance:
± 10 %
Protection class (VDE 0470/EN 60529):
IP 65
Service life:
min. 40 million switching cycles
Power consumption:
Direct current: 3 W, alternating current: 4 VA
Solenoid:
T1 (plug size 1)
Information:
The coil and plug are enclosed as loose parts.

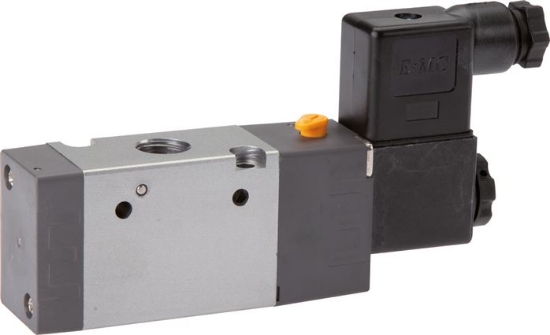

شیر برقی 3 /2 با سایز اتصال G 1/4 اینچ، یکی از پرکاربردترین تجهیزات در اتوماسیون پنوماتیک برای کنترل جکهای یکطرفه و مسیرهای هوای فشرده است. این محصول در وضعیت Normally Closed (NC) یا «نرمال بسته» طراحی شده است؛ به این معنا که در حالت استراحت مسیر جریان را مسدود کرده و تنها با اعمال ولتاژ 24 ولت DC، مسیر هوا را باز میکند. بدنه آلومینیومی و مهندسی دقیق، این شیر را برای کارکرد مداوم در خطوط تولید صنعتی بهینهسازی کرده است.
ویژگیهای کلیدی محصول
- متریال با دوام: بدنه و اسلایدر از آلومینیوم تقویتشده و پیلوت از پلیآمید ساخته شده است تا در برابر استهلاک صنعتی مقاومت بالایی داشته باشد.
- سیستم آببندی NBR: استفاده از درزگیرهای NBR عملکردی بدون نشت را در محدوده فشاری 1.5 تا 8 بار تضمین میکند.
- پاسخدهی سریع: زمان سوئیچینگ کمتر از 50 میلیثانیه، امکان اجرای فرآیندهای سریع با نرخ 5 سیکل در ثانیه را فراهم میآورد.
- طول عمر استثنایی: تست شده برای حداقل 40 میلیون سیکل کاری که هزینههای نگهداری و تعویض قطعه را در درازمدت به شدت کاهش میدهد.
- استاندارد حفاظتی IP65: عایقبندی کامل در برابر نفوذ گرد و غبار و پاشش آب، مناسب برای محیطهای کارگاهی سخت.
کاربردها و موارد استفاده
این شیر برقی اختصاصاً برای کار با هوای فشرده فیلتر شده (اعم از روغنکاری شده یا بدون روغن) طراحی شده است. به دلیل استفاده از ولتاژ 24 ولت DC، این محصول انطباق کاملی با سیستمهای کنترلی PLC و بردهای الکترونیکی صنعتی دارد. بازه دمایی عملکردی از 5- تا 60+ درجه سانتیگراد، استفاده از آن را در اکثر اقلیمهای تولیدی و کارخانجات میسر میسازد.
چرا این محصول انتخاب مناسبی است؟
در پروژههای صنعتی B2B، پایداری و ایمنی قطعه اولویت اول است. این شیر برقی با مصرف توان پایین (3 وات در حالت DC) و تلرانس ولتاژ 10± درصد، پایداری عملکردی بالایی را در برابر نوسانات رایج برق صنعتی ارائه میدهد. بوبین سایز T1 و سوکت مربوطه به صورت قطعات مجزا (Loose Parts) در بستهبندی لحاظ شدهاند تا نصاب بتواند با توجه به محدودیت فضای نصب، جهت خروجی کابل را به دلخواه تنظیم نماید.
سوالات متداول
آیا این شیر برای کنترل جکهای دوطرفه مناسب است؟
خیر، مدلهای 3 /2 برای جکهای یکطرفه (Spring Return) طراحی شدهاند. برای جکهای دوطرفه باید از شیرهای 5/2 یا 5/3 استفاده کنید.
آیا بوبین این شیر در کارکرد طولانی مدت داغ میشود؟
با توجه به توان مصرفی پایین 3 وات، اتلاف حرارتی این بوبین بسیار ناچیز بوده و برای کارکرد مداوم در سیکلهای کاری صنعتی کاملاً ایمن است.
