Materials:
Body and slider: aluminium, seals: NBR, pilot: polyamide
Temperature range:
-5°C to +60°C
Operating pressure:
1,5 - 8 bar
Media:
oiled and unoiled filtered compressed air
Switching time (at 5 bar):
<50 ms, max. 5 switching cycles/sec (5/3-way: max. 3 switching cycles/sec)
Control voltages:
Standard: 24 V=, 230 V AC, upon request: other voltages
Voltage tolerance:
± 10 %
Protection class (VDE 0470/EN 60529):
IP 65
Service life:
min. 40 million switching cycles
Power consumption:
Direct current: 3 W, alternating current: 4 VA
Solenoid:
T1 (plug size 1)
Information:
The coil and plug are enclosed as loose parts.

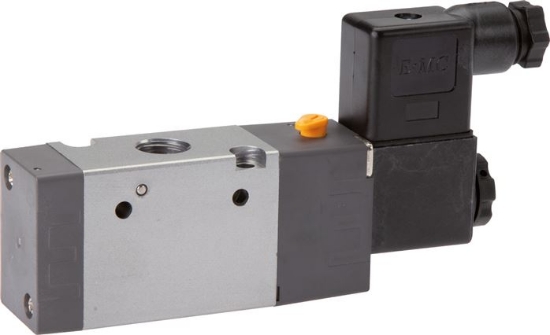

شیر برقی 3/2 با سایز اتصال G 1/4 اینچ، یک راهکار مهندسی برای کنترل جریان هوای فشرده در سیستمهای اتوماسیون با ولتاژ شهری است. این تجهیز در حالت استراحت بهصورت Normally Closed (NC) یا نرمال بسته عمل کرده و با ولتاژ کنترلی 230 ولت AC تحریک میشود. طراحی متمرکز بر دوام بدنه و سرعت پاسخدهی، این محصول را برای محیطهای صنعتی پرفشار ایدهآل ساخته است.
ویژگیهای کلیدی محصول
- ساختار مستحکم و سبک: بهرهگیری از آلومینیوم در بدنه و اسلایدر جهت افزایش طول عمر فیزیکی و کاهش وزن قطعه.
- سیستم آببندی پیشرفته: استفاده از درزگیرهای NBR که عملکرد بدون نشت را در بازه فشاری 1.5 تا 8 بار تضمین میکند.
- مقاومت محیطی بالا: دارای استاندارد حفاظتی IP 65، مقاوم در برابر نفوذ گرد و غبار و پاشش مستقیم آب.
- عملکرد سریع و دقیق: زمان سوئیچینگ کمتر از 50 میلیثانیه با قابلیت اجرای 5 سیکل در ثانیه.
- بهینهسازی مصرف انرژی: توان مصرفی بسیار پایین (4 VA در حالت جریان متناوب) برای کاهش هزینههای عملیاتی.
کاربردها و موارد استفاده
این شیر برقی اختصاصاً برای کار با هوای فشرده فیلتر شده (اعم از روغنکاری شده یا بدون روغن) طراحی شده است. به دلیل استفاده از بوبین 230 ولت AC، در تابلوهای برقی که فاقد منبع تغذیه DC هستند، کاربرد وسیعی دارد. بازه دمایی عملکردی از 5- تا 60+ درجه سانتیگراد، امکان نصب آن را در اکثر اقلیمهای صنعتی فراهم میکند.
چرا این محصول انتخاب مناسبی است؟
اعتماد به تداوم خط تولید، وابسته به کیفیت اجزای پنوماتیک است. این شیر برقی با تضمین طول عمر حداقل 40 میلیون سیکل کاری، هزینههای توقف خط و تعویض قطعات را به حداقل میرساند. همچنین بوبین سایز T1 و سوکت مربوطه به صورت قطعات مجزا در بستهبندی لحاظ شدهاند تا انعطافپذیری نصب در فضاهای محدود ارتقا یابد. تلرانس ولتاژ 10± درصد نیز ایمنی عملکرد را در صورت نوسانات احتمالی شبکه برق شهری تضمین مینماید.
سوالات متداول
آیا این شیر برای کنترل جکهای دوطرفه مناسب است؟
خیر، این مدل 3/2 بوده و عمدتاً برای فرمان به جکهای یکطرفه (Spring Return) یا به عنوان شیر سیگنال استفاده میشود.
منظور از Loose Parts در بستهبندی چیست؟
به این معناست که بوبین و سوکت به بدنه متصل نیستند؛ این موضوع به نصاب اجازه میدهد جهت خروجی سیم را متناسب با موقعیت نصب تنظیم نماید.
