Materials:
Body and slider: aluminium, seals: NBR, pilot: polyamide
Temperature range:
-5°C to +60°C
Operating pressure:
1,5 - 8 bar
Media:
oiled and unoiled filtered compressed air
Switching time (at 5 bar):
<50 ms, max. 5 switching cycles/sec (5/3-way: max. 3 switching cycles/sec)
Control voltages:
Standard: 24 V=, 230 V AC, upon request: other voltages
Voltage tolerance:
± 10 %
Protection class (VDE 0470/EN 60529):
IP 65
Service life:
min. 40 million switching cycles
Power consumption:
Direct current: 3 W, alternating current: 4 VA
Solenoid:
T1 (plug size 1)
Information:
The coil and plug are enclosed as loose parts.

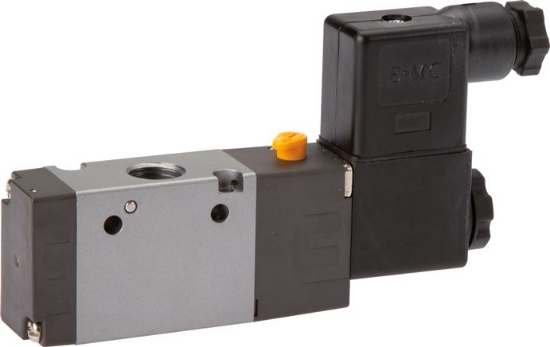

شیر برقی 3/2 با سایز اتصال G 1/4 اینچ، یک راهکار مهندسی دقیق برای کنترل جریان هوای فشرده در سیستمهای اتوماسیون صنعتی است. این تجهیز در حالت استراحت بهصورت Normally Closed (NC) یا «نرمال بسته» عمل کرده و با ولتاژ کنترلی 230 ولت AC (برق متناوب) تحریک میشود. طراحی فشرده و بدنه مستحکم این محصول، آن را برای نصب در فضاهای محدود و محیطهای صنعتی سخت بهینهسازی کرده است.
ویژگیهای کلیدی محصول
- ساختار مستحکم و سبک: استفاده از آلومینیوم در بدنه و اسلایدر که مقاومت فیزیکی بالا را در کنار وزن پایین فراهم میکند.
- سیستم آببندی مطمئن: بهرهگیری از درزگیرهای NBR که عملکرد بدون نشت را در بازه فشاری 1.5 تا 8 بار تضمین مینماید.
- پاسخدهی سریع: زمان سوئیچینگ کمتر از 50 میلیثانیه، ایدهآل برای فرآیندهای با نرخ تکرار بالا (تا 5 سیکل در ثانیه).
- درجه حفاظت استاندارد: دارای تاییدیه IP 65، مقاوم در برابر نفوذ گرد و غبار و پاشش مستقیم آب مطابق استاندارد EN 60529.
- مصرف بهینه انرژی: توان مصرفی بسیار پایین (4 VA) در حالت جریان متناوب که پایداری سیستم الکتریکی را حفظ میکند.
کاربردها و موارد استفاده
این شیر برقی برای کار با هوای فشرده فیلتر شده (روغنکاری شده یا بدون روغن) طراحی شده است. با توجه به ولتاژ 230 ولت AC، این محصول در تابلوهای فرمان که فاقد منبع تغذیه DC هستند، کاربرد گستردهای دارد. بازه دمایی عملکردی از 5- تا 60+ درجه سانتیگراد، امکان استفاده از آن را در شرایط اقلیمی مختلف و محیطهای کارگاهی فراهم میآورد.
چرا این محصول انتخاب مناسبی است؟
اطمینان از تداوم فرآیند تولید، مستلزم استفاده از قطعات با طول عمر بالاست. این شیر برقی با تضمین حداقل 40 میلیون سیکل کاری، هزینههای نگهداری و توقف خط را به حداقل میرساند. بوبین سایز T1 و سوکت مربوطه به صورت قطعات مجزا (Loose Parts) در بستهبندی قرار گرفتهاند تا کاربر در زمان نصب، آزادی عمل کامل برای جهتدهی خروجی کابل داشته باشد. همچنین تلرانس ولتاژ 10± درصد، ایمنی عملکرد دستگاه را در صورت نوسانات احتمالی شبکه برق شهری تضمین میکند.
سوالات متداول
آیا این شیر برای کنترل جکهای دوطرفه کاربرد دارد؟
خیر، مدلهای 3/2 عمدتاً برای کنترل جکهای یکطرفه (Spring Return) یا به عنوان شیر سیگنال در مدارهای پنوماتیک استفاده میشوند.
منظور از Loose Parts در بستهبندی این کالا چیست؟
این عبارت به این معناست که بوبین (کویل) و سوکت به بدنه متصل نیستند تا نصاب بتواند بر اساس زاویه نصب در تابلو یا روی دستگاه، جهت قرارگیری سوکت را تنظیم نماید.
