Materials:
Body and slider: aluminium, seals: NBR, pilot: polyamide
Temperature range:
-5°C to +60°C
Operating pressure:
1,5 - 8 bar
Media:
oiled and unoiled filtered compressed air
Switching time (at 5 bar):
<50 ms, max. 5 switching cycles/sec (5/3-way: max. 3 switching cycles/sec)
Control voltages:
Standard: 24 V=, 230 V AC, upon request: other voltages
Voltage tolerance:
± 10 %
Protection class (VDE 0470/EN 60529):
IP 65
Service life:
min. 40 million switching cycles
Power consumption:
Direct current: 3 W, alternating current: 4 VA
Solenoid:
T1 (plug size 1)
Information:
The coil and plug are enclosed as loose parts.

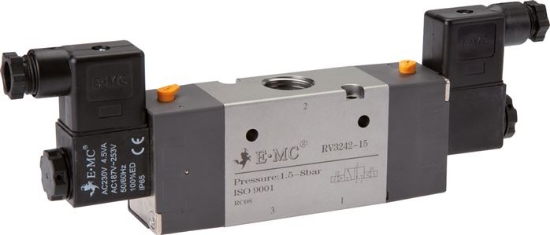

شیر برقی 3/2 مدل Pulse (ضربهای/حافظهدار) با سایز اتصال G 1/2 اینچ، یک راهکار مهندسی پیشرفته برای کنترل دقیق جکهای پنوماتیک یکطرفه است. این شیر برقی به گونهای طراحی شده است که تنها با یک پالس الکتریکی کوتاه وضعیت خود را تغییر داده و بدون نیاز به برقراری دائمی جریان برق، در همان وضعیت باقی میماند. این عملکرد هوشمندانه باعث کاهش استهلاک بوبین و صرفهجویی در مصرف انرژی در پروژههای اتوماسیون صنعتی میشود.
ویژگیهای فنی و متریال ساخت
این محصول با بهرهگیری از متریالهای درجه یک صنعتی، دوام بالایی را در سختترین شرایط کاری تضمین میکند:
- بدنه و اسلایدر: ساخته شده از آلومینیوم مقاوم جهت سبکسازی و افزایش استحکام مکانیکی.
- سیستم آببندی: استفاده از واشرهای NBR با کیفیت بالا که نشتبندی کامل را در محدوده فشاری 1.5 تا 8 بار فراهم میکند.
- دوام عملیاتی: تست شده برای حداقل 40 میلیون سیکل کاری که آن را به گزینهای ایدهآل برای خطوط تولید B2B تبدیل کرده است.
- پایداری حرارتی: قابلیت عملکرد در دمای محیطی 5- تا 60+ درجه سانتیگراد.
مزایای انتخاب این محصول در اتوماسیون صنعتی
طراحی این شیر برقی بر اساس استانداردهای روز اروپا انجام شده و مزایای زیر را به همراه دارد:
- سرعت پاسخگویی استثنایی: زمان سوئیچینگ کمتر از 50 میلیثانیه که دقت فرآیندهای صنعتی را به شدت افزایش میدهد.
- درجه حفاظت IP65: مقاوم در برابر نفوذ گرد و غبار و پاشش مستقیم آب، مناسب برای محیطهای مرطوب و کارگاهی.
- ولتاژ کنترلی 24V AC: مناسب برای تابلوهای برق با سیستم فرمان متناوب (AC) و ایمنی بالاتر نسبت به ولتاژهای بالا.
- سازگاری با سیال: قابل استفاده با هوای فشرده فیلتر شده (روغنکاری شده یا بدون روغن).
نکات نصب و راهاندازی
این شیر برقی همراه با بوبین سایز T1 (Plug size 1) عرضه میشود. بوبین و سوکت به صورت قطعات مجزا در بستهبندی قرار داده شدهاند تا کاربر بتواند با توجه به محدودیت فضای نصب، زاویه سوکت را به دلخواه تنظیم کند. همچنین تلرانس ولتاژ 10± درصد، پایداری عملکرد را در صورت وجود نوسان در شبکه برق تضمین میکند.
سوالات متداول
آیا این شیر برای مسیرهای طولانی لولهکشی مناسب است؟
بله، سایز G 1/2 اینچ دبی هوای بسیار مناسبی را فراهم میکند که افت فشار در مسیرهای طولانی را به حداقل میرساند.
تفاوت این مدل با مدل 24V DC چیست؟
تفاوت اصلی در نوع بوبین و جریان مصرفی است. این مدل با ولتاژ 24 ولت متناوب (AC) کار میکند و توان مصرفی آن 4 ولت-آمپر (4 VA) است.
