Materials:
Body and slider: aluminium, seals: NBR, pilot: polyamide
Temperature range:
-5°C to +60°C
Operating pressure:
1,5 - 8 bar
Media:
oiled and unoiled filtered compressed air
Switching time (at 5 bar):
<50 ms, max. 5 switching cycles/sec (5/3-way: max. 3 switching cycles/sec)
Control voltages:
Standard: 24 V=, 230 V AC, upon request: other voltages
Voltage tolerance:
± 10 %
Protection class (VDE 0470/EN 60529):
IP 65
Service life:
min. 40 million switching cycles
Power consumption:
Direct current: 3 W, alternating current: 4 VA
Solenoid:
T1 (plug size 1)
Information:
The coil and plug are enclosed as loose parts.

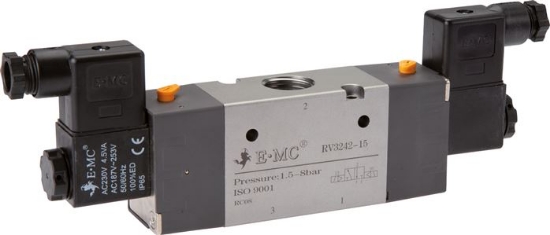

شیر برقی 3/2 مدل Pulse (ضربهای/حافظهدار) با سایز اتصال G 1/2 اینچ، یکی از کارآمدترین قطعات در سیستمهای کنترل پنوماتیک صنعتی است. این شیر با بهرهگیری از مکانیزم تک بوبین حافظهدار، تنها با یک فرمان الکتریکی کوتاه تغییر وضعیت داده و بدون نیاز به جریان دائم برق، موقعیت جدید خود را حفظ میکند. این ویژگی نه تنها باعث کاهش مصرف انرژی میشود، بلکه از داغ شدن بوبین در سیکلهای کاری طولانی جلوگیری مینماید.
مشخصات فنی و متریال
ساختار مهندسی این محصول برای دوام در محیطهای صنعتی خشن بهینهسازی شده است:
- متریال بدنه: ترکیبی از آلومینیوم مقاوم برای بدنه و اسلایدر که موجب کاهش وزن و افزایش مقاومت در برابر فرسایش میشود.
- آببندی: استفاده از درزگیرهای NBR که عملکردی بدون نشتی را در محدوده فشاری 1.5 تا 8 بار تضمین میکند.
- پایداری عملیاتی: قابلیت کارکرد مداوم در دمای محیطی 5- تا 60+ درجه سانتیگراد.
- سیال سازگار: طراحی شده برای هوای فشرده فیلتر شده (روغنکاری شده یا بدون روغن).
مزایای استفاده در سیستمهای اتوماسیون B2B
انتخاب این شیر برقی برای پروژههای صنعتی، مزایای عملیاتی زیر را به همراه دارد:
- طول عمر بالا: تضمین حداقل 40 میلیون سیکل سوئیچینگ، که هزینههای نگهداری و تعویض قطعات را به حداقل میرساند.
- پاسخدهی سریع: زمان سوئیچینگ کمتر از 50 میلیثانیه که برای فرآیندهای حساس و پرسرعت ایدهآل است.
- استاندارد حفاظتی IP65: عایقبندی کامل در برابر نفوذ گرد و غبار و رطوبت، مطابق با استانداردهای VDE 0470 و EN 60529.
- بهینهسازی مصرف: توان مصرفی بسیار پایین (3 وات در جریان مستقیم) که فشار روی منبع تغذیه سیستم را کاهش میدهد.
نکات نصب و تجهیزات جانبی
این محصول به همراه بوبین سایز T1 (Plug size 1) عرضه میشود. بوبین و سوکت به صورت قطعات مجزا در بستهبندی قرار گرفتهاند تا کاربر آزادی عمل بیشتری در تنظیم جهت خروجی کابل متناسب با فضای نصب داشته باشد. همچنین تلرانس ولتاژ 10± درصد، ایمنی عملکرد شیر را در برابر نوسانات رایج برق DC تضمین میکند.
سوالات متداول
آیا این شیر برای کنترل جکهای دوطرفه مناسب است؟
شیرهای 3/2 معمولاً برای جکهای یکطرفه (Single Acting) استفاده میشوند. برای جکهای دوطرفه پیشنهاد میشود از مدلهای 5/2 یا 5/3 راهه استفاده کنید.
تفاوت عملکرد پالس با عملکرد معمولی در چیست؟
در مدلهای معمولی (NC/NO) با قطع برق، شیر به حالت اولیه بازمیگردد، اما در مدل پالس، شیر در آخرین وضعیت خود باقی میماند تا زمانی که سیگنال الکتریکی بعدی ارسال شود.
