Materials:
Body and slider: aluminium, seals: NBR, pilot: polyamide
Temperature range:
-5°C to +60°C
Operating pressure:
1,5 - 8 bar
Media:
oiled and unoiled filtered compressed air
Switching time (at 5 bar):
<50 ms, max. 5 switching cycles/sec (5/3-way: max. 3 switching cycles/sec)
Control voltages:
Standard: 24 V=, 230 V AC, upon request: other voltages
Voltage tolerance:
± 10 %
Protection class (VDE 0470/EN 60529):
IP 65
Service life:
min. 40 million switching cycles
Power consumption:
Direct current: 3 W, alternating current: 4 VA
Solenoid:
T1 (plug size 1)
Information:
The coil and plug are enclosed as loose parts.

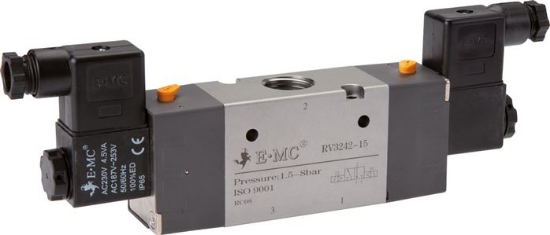

شیر برقی 3/2 مدل Pulse (ضربهای/حافظهدار) با سایز اتصال G 1/2 اینچ، انتخابی استراتژیک برای کنترل دقیق جکهای پنوماتیک یکطرفه و سیستمهای فرمان است. ویژگی منحصربهفرد این شیر در عملکرد بوبین آن نهفته است؛ بهطوری که با دریافت یک پالس الکتریکی کوتاه، وضعیت شیر تغییر کرده و حتی با قطع جریان برق، موقعیت خود را حفظ میکند. این ویژگی باعث کاهش چشمگیر مصرف انرژی و جلوگیری از گرم شدن بوبین در کارکردهای طولانیمدت میشود.
مشخصات فنی و متریال ساخت
این محصول با استانداردهای سختگیرانه صنعتی تولید شده تا در خطوط تولید پرفشار عملکردی بینقص داشته باشد:
- ساختار بدنه: استفاده از آلومینیوم تقویتشده در بدنه و اسلایدر جهت افزایش مقاومت در برابر سایش و خوردگی.
- سیستم آببندی: بهرهگیری از پکینگهای NBR که نشتبندی کامل را در فشارهای مختلف تضمین میکند.
- محدوده فشار: عملکرد بهینه در بازه فشاری 1.5 تا 8 بار.
- تحمل دمایی: پایداری کامل در شرایط محیطی از 5- تا 60+ درجه سانتیگراد.
مزایای عملیاتی در صنایع B2B
طراحی مهندسی این شیر برقی، ارزش افزوده بالایی را برای سازندگان ماشینآلات و مدیران تعمیر و نگهداری فراهم میآورد:
- طول عمر فوقالعاده: تست شده برای بیش از 40 میلیون سیکل کاری، که پایداری خط تولید را تضمین میکند.
- سرعت پاسخدهی: زمان سوئیچینگ کمتر از 50 میلیثانیه برای فرآیندهای با سرعت بالا.
- استاندارد IP65: عایقبندی حرفهای در برابر رطوبت و گرد و غبار (مطابق VDE 0470).
- سازگاری با ولتاژ شهری: عملکرد با ولتاژ 230 ولت AC (برق مستقیم شهری) بدون نیاز به منبع تغذیه جداگانه.
جزئیات نصب و تجهیزات
این محصول به همراه بوبین سایز T1 (Plug size 1) و سوکت مربوطه عرضه میشود. جهت سهولت در انبارداری و نصب، بوبین و سوکت به صورت قطعات مجزا (Loose parts) در بستهبندی قرار گرفتهاند. تلرانس ولتاژ این دستگاه ±10% است که ایمنی عملکرد را در صورت نوسانات جزئی شبکه برق تضمین مینماید.
سوالات متداول
آیا این شیر برای هوای بدون روغن (Oil-free) مناسب است؟
بله، این شیر برقی برای کار با هر دو نوع هوای فشرده فیلتر شده (روغنکاری شده و بدون روغن) طراحی و تولید شده است.
تفاوت این مدل با مدلهای معمولی (Spring Return) چیست؟
در مدلهای معمولی، برای حفظ وضعیت شیر باید جریان برق دائماً وصل باشد، اما در مدل پالس (Pulse)، شیر با یک لحظه اتصال برق تغییر وضعیت داده و همانجا باقی میماند تا پالس بعدی ارسال شود.
