Materials:
Body and slider: aluminium, seals: NBR, pilot: polyamide
Temperature range:
-5°C to +60°C
Operating pressure:
1,5 - 8 bar
Media:
oiled and unoiled filtered compressed air
Switching time (at 5 bar):
<50 ms, max. 5 switching cycles/sec (5/3-way: max. 3 switching cycles/sec)
Control voltages:
Standard: 24 V=, 230 V AC, upon request: other voltages
Voltage tolerance:
± 10 %
Protection class (VDE 0470/EN 60529):
IP 65
Service life:
min. 40 million switching cycles
Power consumption:
Direct current: 3 W, alternating current: 4 VA
Solenoid:
T1 (plug size 1)
Information:
The coil and plug are enclosed as loose parts.

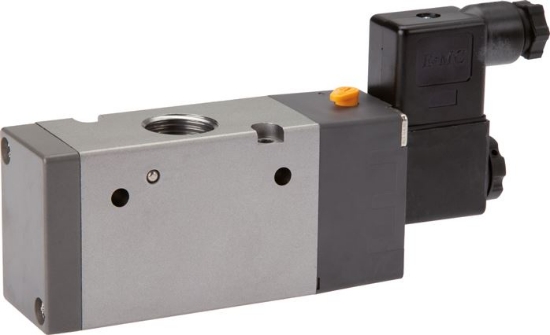

شیر برقی ۳/۲ راهه پنوماتیک با سایز رزوه G 1/2 اینچ و عملکرد ۲۴ ولت AC، محصولی با دبی بالا و طراحی مهندسیشده برای سیستمهای اتوماسیون صنعتی است. این شیر در وضعیت Normally Open (نرمال باز) عمل میکند؛ به این معنا که در حالت عادی و بدون تحریک بوبین، جریان هوای فشرده برقرار بوده و با اتصال جریان برق، مسیر اصلی مسدود و خروجی مصرفکننده تخلیه میگردد.
مشخصات متریال و دوام ساختاری
تمایز این محصول در کیفیت تراش قطعات و انتخاب متریالهای مقاوم برای شرایط سخت کاری است:
- بدنه و اسلایدر (Body & Slider): تولید شده از آلیاژ آلومینیوم (Aluminium) که علاوه بر استحکام بالا، دفع حرارتی عالی برای بوبین فراهم کرده و عمر سیمپیچ را افزایش میدهد.
- آببندهای داخلی (Seals): استفاده از الاستومر NBR که مقاومت فوقالعادهای در برابر سایش مکانیکی و روغنهای پنوماتیک دارد.
- واحد تحریک (Pilot): بهرهگیری از پلیآمید (Polyamide) تقویتشده برای کاهش زمان پاسخدهی و پایداری در سوئیچینگهای متوالی.
استانداردهای فنی و عملکردی
این تجهیز برای عملکرد بینقص در خطوط تولید پیوسته و ماشینآلات پیچیده بهینه شده است:
- محدوده فشار کاری: عملکرد پایدار در بازه ۱.۵ تا ۸ بار (bar).
- سرعت پاسخدهی: زمان سوئیچینگ بسیار سریع (کمتر از ۵۰ میلیثانیه) با قابلیت انجام ۵ سیکل در ثانیه.
- طول عمر مفید: تضمین کارکرد برای حداقل ۴۰ میلیون سیکل سوئیچینگ، که هزینههای تعمیر و نگهداری را به حداقل میرساند.
- درجه حفاظت: دارای استاندارد IP65 (مطابق EN 60529) مقاوم در برابر نفوذ گرد و غبار و پاشش مستقیم آب.
- بازه دمایی: پایداری عملکرد در بازه دمایی گسترده ۵- تا ۶۰+ درجه سانتیگراد.
ویژگیهای الکتریکی و اتصالات
این شیر مجهز به بوبین ۲۴ ولت جریان متناوب (24 V AC) با توان مصرفی ۴ ولت-آمپر (4 VA) است. تلرانس ولتاژ مجاز آن ±۱۰٪ بوده و از سوکت استاندارد سایز ۱ (T1) بهره میبرد. لازم به ذکر است که کویل و سوکت به صورت قطعات مجزا (Loose parts) در بستهبندی قرار داده شدهاند تا نصب نهایی با دقت و مطابق نیاز پروژه انجام شود.
چرا این محصول برای صنعت شما مناسب است؟
سایز رزوه ۱/۲ اینچ امکان عبور حجم بالایی از هوای فشرده را فراهم میکند که برای راهاندازی سریع جکهای بزرگ پنوماتیک ضروری است. حالت Normally Open آن را به گزینهای ایدهآل برای سیستمهایی تبدیل میکند که در صورت بروز خطای برقی، نیاز به باز ماندن مسیر هوا دارند. همچنین سازگاری با هر دو نوع هوای فشرده (Oiled و Unoiled) انعطافپذیری بالایی در طراحی سیستم به مهندسان میدهد.
سوالات متداول (FAQ)
آیا امکان تعویض بوبین ۲۴ ولت AC با ولتاژهای دیگر وجود دارد؟
بله، طراحی استاندارد بخش پایلوت پلیآمیدی اجازه میدهد تا بوبین را با ولتاژهای دیگر مانند ۲۳۰ ولت AC یا ۲۴ ولت DC جایگزین کنید.
تفاوت سرعت سوئیچینگ این مدل با مدلهای ۵/۳ راهه چیست؟
این شیر برقی ۳/۲ راهه با نرخ ۵ سیکل بر ثانیه عمل میکند، در حالی که مدلهای ۵/۳ راهه به دلیل پیچیدگی مسیرها حداکثر ۳ سیکل بر ثانیه سرعت دارند.
| عنوان ویژگی |
مقدار ویژگی |
|
Control voltage
|
24 V AC |
|
function
|
open (NO)* |
|
Thread
|
G 1/2" |
|
flow [l/min]
|
2.250 |
|
A [mm]
|
144,7 |
|
B [mm]
|
50 |
|
C [mm]
|
34 |
|
D [mm]
|
13,5 |
|
E [mm]
|
21,0 |
|
F [mm]
|
48 |
|
G1
|
G 1/2" |
|
H1 [mm]
|
5,3 |
|
H2 [mm]
|
4,3 |
|
J [mm]
|
27 |
|
K [mm]
|
24,8 |
|
L [mm]
|
40,5 |
|
M [mm]
|
29,3 |
|
N [mm]
|
31,5 |
|
O [mm]
|
45,0 |
|
P [mm]
|
-2 |
|
U [mm]
|
75 |
|
V [mm]
|
40,5 |
|
W [mm]
|
0 |
|
Weight
|
490 g / Pcs |
|
GTIN
|
4050571715182 |
|
Customs duty number
|
84812090 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
EMC |
|
Document
|
Catalogue page Atlas 9, Data sheet |
