Materials:
Body and slider: aluminium, seals: NBR, pilot: polyamide
Temperature range:
-5°C to +60°C
Operating pressure:
1,5 - 8 bar
Media:
oiled and unoiled filtered compressed air
Switching time (at 5 bar):
<50 ms, max. 5 switching cycles/sec (5/3-way: max. 3 switching cycles/sec)
Control voltages:
Standard: 24 V=, 230 V AC, upon request: other voltages
Voltage tolerance:
± 10 %
Protection class (VDE 0470/EN 60529):
IP 65
Service life:
min. 40 million switching cycles
Power consumption:
Direct current: 3 W, alternating current: 4 VA
Solenoid:
T1 (plug size 1)
Information:
The coil and plug are enclosed as loose parts.

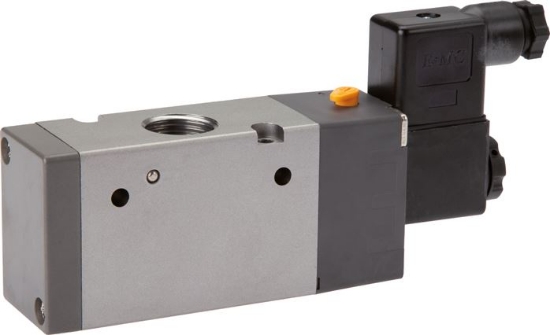

شیر برقی 3/2 با سایز اتصال G 1/2 اینچ، یک راهکار مهندسی شده و دقیق برای کنترل جریان هوای فشرده در سیستمهای اتوماسیون صنعتی و پنوماتیک است. این شیر به صورت Normally Open (NO) طراحی شده است؛ به این معنا که در حالت استراحت (بدون تحریک الکتریکی)، جریان هوا برقرار بوده و با اعمال ولتاژ، مسیر جریان بسته میشود.
مشخصات فنی و متریال ساخت
این محصول با تمرکز بر دوام بالا در شرایط سخت صنعتی ساخته شده است:
- متریال بدنه: استفاده از آلومینیوم تقویت شده در بدنه و اسلایدر جهت کاهش وزن و افزایش مقاومت در برابر خوردگی.
- آببندی: بهرهگیری از واشرهای NBR برای تضمین عدم نشت هوا.
- تحمل فشار: محدوده عملکرد عملیاتی بین 1.5 تا 8 بار که برای اکثر کاربردهای پنوماتیک استاندارد ایدهآل است.
- محدوده دمایی: قابلیت عملکرد ایمن در دمای محیطی 5- تا 60+ درجه سانتیگراد.
مزایای استفاده در بخش B2B و اتوماسیون
خرید این شیر برقی مزایای رقابتی قابل توجهی را برای خطوط تولید و سازندگان دستگاه فراهم میکند:
- سرعت پاسخگویی بالا: زمان سوئیچینگ کمتر از 50 میلیثانیه، امکان اجرای فرآیندهای سریع را فراهم میسازد.
- طول عمر استثنایی: تست شده برای حداقل 40 میلیون سیکل کاری، که هزینههای نگهداری و توقف خط تولید را به شدت کاهش میدهد.
- استاندارد حفاظتی IP65: مقاومت کامل در برابر پاشش آب و گرد و غبار، مناسب برای محیطهای کارگاهی و صنعتی.
- مصرف بهینه انرژی: توان مصرفی پایین (3 وات در جریان DC) که باعث کاهش اتلاف حرارتی در تابلوهای فرمان میشود.
راهنمای نصب و تجهیزات جانبی
این محصول همراه با بوبین (Coil) مدل T1 و سوکت مربوطه به صورت قطعات مجزا (Loose parts) ارائه میشود تا انعطافپذیری بیشتری در هنگام نصب و سیمکشی داشته باشید. ولتاژ استاندارد این مدل 24 ولت DC است، اما امکان سفارش با ولتاژهای دیگر نظیر 230 ولت AC نیز وجود دارد.
سوالات متداول
آیا این شیر برای هوای بدون روغن مناسب است؟
بله، این شیر برقی برای کار با هر دو نوع هوای فشرده فیلتر شده (روغنکاری شده و بدون روغن) کاملاً بهینه شده است.
تولرانس ولتاژ این دستگاه چقدر است؟
این شیر برقی تا ±10% نوسان ولتاژ را بدون اختلال در عملکرد تحمل میکند.
