Materials:
Body and slider: aluminium, seals: NBR, pilot: polyamide
Temperature range:
-5°C to +60°C
Operating pressure:
1,5 - 8 bar
Media:
oiled and unoiled filtered compressed air
Switching time (at 5 bar):
<50 ms, max. 5 switching cycles/sec (5/3-way: max. 3 switching cycles/sec)
Control voltages:
Standard: 24 V=, 230 V AC, upon request: other voltages
Voltage tolerance:
± 10 %
Protection class (VDE 0470/EN 60529):
IP 65
Service life:
min. 40 million switching cycles
Power consumption:
Direct current: 3 W, alternating current: 4 VA
Solenoid:
T1 (plug size 1)
Information:
The coil and plug are enclosed as loose parts.

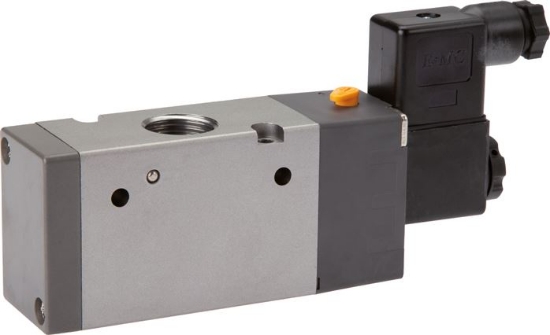

شیر برقی ۳/۲ راهه پنوماتیک با سایز رزوه G 1/2 اینچ، یک راهکار مهندسیشده برای کنترل جریان هوای فشرده در سیستمهای اتوماسیون با دبی بالا است. این مدل در وضعیت Normally Closed (نرمال بسته) عمل میکند؛ به این معنا که در حالت استراحت، مسیر عبور هوا مسدود بوده و با تحریک بوبین ۲۴ ولت AC، شیر تغییر وضعیت داده و جریان را به سمت خروجی هدایت میکند.
مشخصات متریال و دوام ساختاری
این محصول با بهرهگیری از مواد اولیه باکیفیت، برای تضمین عملکرد در شرایط دشوار صنعتی تولید شده است:
- بدنه و اسلایدر (Body & Slider): ساخته شده از آلیاژ آلومینیوم (Aluminium) که علاوه بر استحکام مکانیکی، به دفع سریع حرارت بوبین کمک میکند.
- آببندها (Seals): استفاده از الاستومر NBR که مقاومت عالی در برابر سایش و روغنهای موجود در هوای فشرده دارد.
- واحد تحریک (Pilot): بهرهگیری از پلیآمید (Polyamide) تقویتشده برای افزایش دقت و سرعت در سوئیچینگ.
استانداردهای فنی و شرایط عملیاتی
طراحی بهینه این شیر، پایداری عملکردی سیستم شما را در طولانیمدت تضمین میکند:
- محدوده فشار کاری: عملکرد پایدار در بازه ۱.۵ تا ۸ بار (bar).
- سرعت سوئیچینگ: زمان پاسخدهی بسیار سریع کمتر از ۵۰ میلیثانیه با نرخ ۵ سیکل بر ثانیه.
- طول عمر مفید: تضمین کارکرد برای حداقل ۴۰ میلیون سیکل سوئیچینگ.
- درجه حفاظت: دارای استاندارد IP65 (مطابق EN 60529) که محصول را در برابر گرد و غبار و پاشش آب ایزوله میکند.
- بازه دمایی: عملکرد بدون نقص در دمای محیطی و سیال از ۵- تا ۶۰+ درجه سانتیگراد.
ویژگیهای الکتریکی و تغذیه
این شیر مجهز به بوبین ۲۴ ولت جریان متناوب (24 V AC) با توان مصرفی ۴ ولت-آمپر (4 VA) است. تلرانس ولتاژ مجاز آن ±۱۰٪ بوده و از سوکت استاندارد سایز ۱ (T1) بهره میبرد. بوبین و سوکت به صورت قطعات مجزا (Loose parts) در بستهبندی قرار دارند تا نصب نهایی با دقت بیشتری انجام شود.
مزایای خرید و کاربرد صنعتی
سایز رزوه ۱/۲ اینچ در این شیر، امکان عبور دبی بالاتری از هوا را فراهم میکند که برای راهاندازی سریع جکهای پنوماتیک بزرگ و محرکهای حجیم حیاتی است. این محصول با هر دو نوع هوای فشرده فیلتر شده (Oiled و Unoiled) سازگاری کامل دارد و به دلیل ساختار مستحکم، هزینههای نگهداری و توقف خط تولید را به حداقل میرساند.
سوالات متداول (FAQ)
تفاوت سرعت سوئیچینگ این مدل با مدلهای ۵/۳ راهه چیست؟
این شیر برقی ۳/۲ راهه با نرخ ۵ سیکل بر ثانیه عمل میکند، در حالی که مدلهای ۵/۳ راهه حداکثر ۳ سیکل بر ثانیه سرعت دارند؛ این ویژگی باعث افزایش بازدهی در خطوط تولید پرسرعت میشود.
آیا امکان استفاده از این شیر در محیطهای مرطوب وجود دارد؟
بله، به دلیل دارا بودن استاندارد حفاظتی IP65، این شیر در برابر نفوذ رطوبت و پاشش آب کاملاً مقاوم است.
| عنوان ویژگی |
مقدار ویژگی |
|
Control voltage
|
24 V AC |
|
function
|
closed (NC)* |
|
Thread
|
G 1/2" |
|
flow [l/min]
|
2.250 |
|
A [mm]
|
144,7 |
|
B [mm]
|
50 |
|
C [mm]
|
34 |
|
D [mm]
|
13,5 |
|
E [mm]
|
21,0 |
|
F [mm]
|
48 |
|
G1
|
G 1/2" |
|
H1 [mm]
|
5,3 |
|
H2 [mm]
|
4,3 |
|
J [mm]
|
27 |
|
K [mm]
|
24,8 |
|
L [mm]
|
40,5 |
|
M [mm]
|
29,3 |
|
N [mm]
|
31,5 |
|
O [mm]
|
45,0 |
|
P [mm]
|
2 |
|
U [mm]
|
75 |
|
V [mm]
|
40,5 |
|
W [mm]
|
0 |
|
Weight
|
490 g / Pcs |
|
GTIN
|
4050571715137 |
|
Customs duty number
|
84812090 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
EMC |
|
Document
|
Catalogue page Atlas 9, Data sheet |
