Materials:
Body and slider: aluminium, seals: NBR, pilot: polyamide
Temperature range:
-5°C to +60°C
Operating pressure:
1,5 - 8 bar
Media:
oiled and unoiled filtered compressed air
Switching time (at 5 bar):
<50 ms, max. 5 switching cycles/sec (5/3-way: max. 3 switching cycles/sec)
Control voltages:
Standard: 24 V=, 230 V AC, upon request: other voltages
Voltage tolerance:
± 10 %
Protection class (VDE 0470/EN 60529):
IP 65
Service life:
min. 40 million switching cycles
Power consumption:
Direct current: 3 W, alternating current: 4 VA
Solenoid:
T1 (plug size 1)
Information:
The coil and plug are enclosed as loose parts.

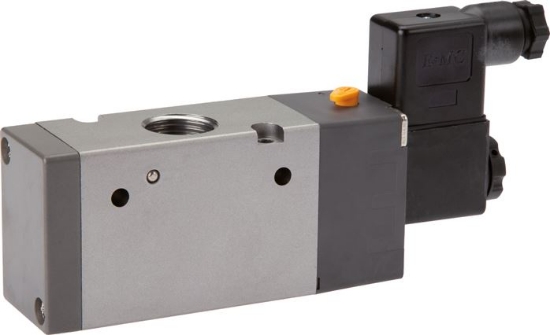

شیر برقی ۳/۲ راهه پنوماتیک با سایز رزوه G 1/2 اینچ، یک راهکار مهندسیشده و قدرتمند برای کنترل جریان هوای فشرده در سیستمهای اتوماسیون صنعتی با دبی بالا است. این مدل در وضعیت Normally Closed (نرمال بسته) عمل میکند؛ به این معنا که در حالت استراحت و بدون اتصال جریان برق، مسیر عبور هوا مسدود بوده و با تحریک بوبین ۲۳۰ ولت AC، شیر تغییر وضعیت داده و جریان را به سمت مصرفکننده هدایت میکند.
تحلیل متریال و دوام ساختاری
این محصول با بهرهگیری از متریالهای سختکار جهت تضمین عملکرد در شرایط دشوار محیطی و فرکانسهای کاری بالا تولید شده است:
- بدنه و اسلایدر (Body & Slider): ساخته شده از آلیاژ آلومینیوم (Aluminium) صیقلخورده که علاوه بر استحکام مکانیکی، به دفع سریع حرارت بوبین کمک کرده و مانع از سوختن سیمپیچ میشود.
- آببندهای داخلی (Seals): استفاده از الاستومر NBR که مقاومت فوقالعادهای در برابر سایش و روغنهای رایج در خطوط هوای فشرده دارد.
- واحد تحریک (Pilot): بهرهگیری از پلیآمید (Polyamide) تقویتشده برای افزایش دقت و کاهش زمان پاسخدهی در سوئیچینگهای متوالی.
استانداردهای فنی و شرایط عملیاتی
طراحی بهینه این شیر، پایداری عملکردی سیستم شما را در طولانیمدت و در سختترین سیکلهای کاری تضمین میکند:
- محدوده فشار کاری: عملکرد بدون نقص در بازه فشاری ۱.۵ تا ۸ بار (bar).
- سرعت سوئیچینگ: زمان پاسخدهی بسیار سریع (کمتر از ۵۰ میلیثانیه) با قابلیت انجام ۵ سیکل سوئیچ در هر ثانیه.
- طول عمر مفید: تضمین کارکرد برای حداقل ۴۰ میلیون سیکل سوئیچینگ که هزینههای نگهداری را به شدت کاهش میدهد.
- درجه حفاظت: دارای استاندارد IP65 (مطابق EN 60529) که محصول را در برابر گرد و غبار و پاشش مستقیم آب کاملاً ایزوله میکند.
- تحمل دمایی: بازه دمایی عملیاتی گسترده از ۵- تا ۶۰+ درجه سانتیگراد.
ویژگیهای الکتریکی و تغذیه
این شیر مجهز به بوبین استاندارد ۲۳۰ ولت جریان متناوب (230 V AC) با توان مصرفی بهینه ۴ ولت-آمپر (4 VA) است. تلرانس ولتاژ مجاز آن ±۱۰٪ بوده و از سوکت استاندارد سایز ۱ (T1) بهره میبرد. جهت سهولت در نصب و جلوگیری از آسیب حین حمل و نقل، کویل و سوکت به صورت قطعات مجزا در بستهبندی قرار داده شدهاند.
چرا این شیر برقی برای صنعت شما مناسب است؟
سایز رزوه ۱/۲ اینچ در این شیر، امکان عبور حجم بالای هوا را فراهم میکند که برای راهاندازی سریع جکهای پنوماتیک بزرگ و محرکهای حجیم ضروری است. حالت Normally Closed امنیت سیستم را در هنگام قطع ناگهانی برق افزایش میدهد، چرا که مسیر هوای ورودی را به طور خودکار مسدود میکند. این محصول با هر دو نوع هوای فشرده فیلتر شده (Oiled و Unoiled) سازگاری کامل دارد.
سوالات متداول (FAQ)
آیا امکان تعویض بوبین ۲۳۰ ولت با ولتاژهای DC وجود دارد؟
بله، طراحی استاندارد بخش پایلوت پلیآمیدی این امکان را فراهم میکند که بوبین را با ولتاژهای دیگر مانند ۲۴ ولت DC جایگزین کنید.
تفاوت سرعت سوئیچینگ این مدل با مدلهای ۵/۳ راهه چیست؟
این شیر برقی ۳/۲ راهه با نرخ ۵ سیکل بر ثانیه عمل میکند، در حالی که مدلهای ۵/۳ راهه حداکثر ۳ سیکل بر ثانیه سرعت دارند؛ این تفاوت باعث افزایش راندمان در خطوط تولید سریع میشود.
