Materials:
Body and slider: aluminium, seals: NBR, pilot: polyamide
Temperature range:
-5°C to +60°C
Operating pressure:
1,5 - 8 bar
Media:
oiled and unoiled filtered compressed air
Switching time (at 5 bar):
<50 ms, max. 5 switching cycles/sec (5/3-way: max. 3 switching cycles/sec)
Control voltages:
Standard: 24 V=, 230 V AC, upon request: other voltages
Voltage tolerance:
± 10 %
Protection class (VDE 0470/EN 60529):
IP 65
Service life:
min. 40 million switching cycles
Power consumption:
Direct current: 3 W, alternating current: 4 VA
Solenoid:
T1 (plug size 1)
Information:
The coil and plug are enclosed as loose parts.

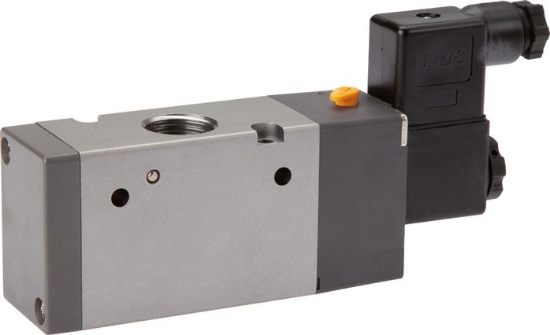

شیر برقی 3/2 پنوماتیک با اتصال G 1/2 و عملکرد نرمال بسته (NC) با ولتاژ 12 ولت DC، یک انتخاب قابلاعتماد برای کنترل جریان هوای فشرده در سیستمهای صنعتی و کنترلی است. این شیر در حالت بدون برق بسته بوده و با اعمال ولتاژ، مسیر جریان هوا را باز میکند؛ بنابراین برای کاربردهایی که ایمنی در قطع جریان اهمیت دارد، گزینهای ایدهآل محسوب میشود.
کاربردها و موارد استفاده
- کنترل سیلندرها و عملگرهای پنوماتیکی تکعملکرد
- سیستمهای اتوماسیون صنعتی با تغذیه 12V DC
- ماشینآلات صنعتی و تجهیزات کنترلی
- مدارهای هوای فشرده روغنکاریشده و بدون روغن
مشخصات فنی و عملکردی
- جنس بدنه و اسپول: آلومینیوم
- جنس آببند: NBR | پایلوت: پلیآمید
- بازه دمای کاری: 5- تا 60+ درجه سانتیگراد
- فشار کاری: 1.5 تا 8 بار
- مدیای کاری: هوای فشرده فیلترشده، روغنکاریشده و بدون روغن
- زمان سوئیچینگ: کمتر از 50 میلیثانیه در فشار 5 بار
- حداکثر تعداد سوئیچینگ: 5 بار در ثانیه
- تلرانس ولتاژ: ±10 درصد
- درجه حفاظت: IP65 مطابق EN 60529
- عمر کاری: حداقل 40 میلیون سیکل قطع و وصل
- مصرف توان در جریان مستقیم (DC): 3 وات
مزایا و دلایل انتخاب این محصول
- عملکرد نرمال بسته برای افزایش ایمنی سیستم
- سازگار با ولتاژ 12V DC برای مدارهای کنترلی کمولتاژ
- طراحی مقاوم مناسب محیطهای صنعتی
- طول عمر بسیار بالا و هزینه نگهداری پایین
- عملکرد پایدار در سیکلهای کاری پرتکرار
نکات مهم قبل از خرید
بوبین و سوکت این شیر برقی بهصورت قطعات جداگانه (Loose Parts) ارائه میشوند. پیش از خرید، از تطابق ولتاژ 12 ولت DC، نوع عملکرد نرمال بسته (NC) و شرایط فشار و دمای کاری سیستم خود اطمینان حاصل نمایید.
سؤالات متداول
شیر برقی نرمال بسته (NC) چه کاربردی دارد؟
در حالت نرمال بسته، مسیر هوا بدون اعمال برق بسته است و این ویژگی باعث افزایش ایمنی در زمان قطع برق میشود.
آیا این شیر برای استفاده مداوم صنعتی مناسب است؟
بله، با عمر کاری حداقل 40 میلیون سیکل، این شیر برای کاربردهای صنعتی با سیکل کاری بالا کاملاً مناسب است.
| عنوان ویژگی |
مقدار ویژگی |
|
Control voltage
|
12 V= |
|
function
|
closed (NC)* |
|
Thread
|
G 1/2" |
|
flow [l/min]
|
2.250 |
|
A [mm]
|
144,7 |
|
B [mm]
|
50 |
|
C [mm]
|
34 |
|
D [mm]
|
13,5 |
|
E [mm]
|
21,0 |
|
F [mm]
|
48 |
|
G1
|
G 1/2" |
|
H1 [mm]
|
5,3 |
|
H2 [mm]
|
4,3 |
|
J [mm]
|
27 |
|
K [mm]
|
24,8 |
|
L [mm]
|
40,5 |
|
M [mm]
|
29,3 |
|
N [mm]
|
31,5 |
|
O [mm]
|
45,0 |
|
P [mm]
|
2 |
|
U [mm]
|
75 |
|
V [mm]
|
40,5 |
|
W [mm]
|
0 |
|
Weight
|
500 g / Pcs |
|
GTIN
|
4050571715106 |
|
Customs duty number
|
84812090 |
|
RoHS compliant
|
Yes |
|
Manufacturer
|
EMC |
|
Document
|
Catalogue page Atlas 9, Data sheet |
