Materials:
Body and slider: aluminium, seals: NBR, pilot: polyamide
Temperature range:
-5°C to +60°C
Operating pressure:
1,5 - 8 bar
Media:
oiled and unoiled filtered compressed air
Switching time (at 5 bar):
<50 ms, max. 5 switching cycles/sec.
Control voltages:
Standard: 24 V=, 230 V AC, upon request: other voltages
Voltage tolerance:
± 10 %
Power consumption:
Direct current: 4,8 W, alternating current: 5 VA
Protection class (VDE 0470/EN 60529):
IP 65
Solenoid:
T (plug size 1)
Service life:
min. 12 million switching cycles
Advantages:

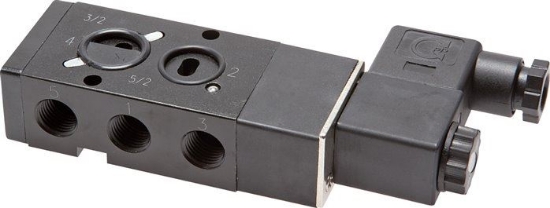

•Simply by rotating the seal, the valve can be changed between 3/2-way and 5/2-way function
•Economical, as the same valve can be used for single-acting drives.
Information:
These valves are generally delivered with coils and plugs!
شیر برقی NAMUR سهراهه و پنجراهه G1/4 با ولتاژ 24 ولت DC یک تجهیز استاندارد و قابلاعتماد برای کنترل عملگرهای پنوماتیکی در سیستمهای صنعتی است. این شیر مطابق استاندارد NAMUR طراحی شده و امکان نصب مستقیم روی اکچویتور را بدون نیاز به متعلقات اضافی فراهم میکند.
کاربردها و موارد استفاده
- کنترل عملگرهای پنوماتیکی تکعملکرد و دوعملکرد
- سیستمهای اتوماسیون صنعتی و خطوط تولید
- صنایع فرآیندی، نفت، گاز و پتروشیمی
- کاربرد در سیستمهای هوای فشرده فیلترشده روغنکاریشده و بدون روغن
ویژگیها و مشخصات عملکردی
- جنس بدنه و اسپول از آلومینیوم با آببند NBR و پایلوت پلیآمید
- بازه دمای کاری از 5- تا 60+ درجه سانتیگراد
- فشار کاری 1.5 تا 8 بار
- زمان سوئیچینگ کمتر از 50 میلیثانیه در فشار 5 بار
- حداکثر 5 سیکل قطع و وصل در ثانیه
- تلرانس ولتاژ ±10 درصد
- مصرف توان در جریان مستقیم 4.8 وات
- درجه حفاظت IP65 مطابق EN 60529
- عمر کاری حداقل 12 میلیون سیکل سوئیچینگ
مزایای فنی و اقتصادی
- قابلیت تبدیل عملکرد از 3/2 به 5/2 تنها با چرخاندن آببند
- کاهش هزینهها با امکان استفاده از یک شیر برای کاربردهای مختلف
- مناسب برای درایوهای تکعملکرد و دوعملکرد
- نصب سریع و آسان به دلیل طراحی NAMUR
چرا این شیر برقی NAMUR انتخاب مناسبی است؟
این مدل با ولتاژ کنترلی 24V DC انتخابی ایدهآل برای سیستمهای کنترلی صنعتی و تابلوهای اتوماسیون است که نیاز به ایمنی الکتریکی، پایداری عملکرد و عمر طولانی دارند. کیفیت ساخت بالا و طراحی استاندارد، این محصول را به گزینهای مطمئن برای پروژههای صنعتی تبدیل کرده است.
سؤالات متداول
آیا بوبین و سوکت همراه شیر ارائه میشود؟
بله، این شیرهای NAMUR بهصورت استاندارد همراه با بوبین و سوکت تحویل داده میشوند.
آیا امکان استفاده در هوای بدون روغن وجود دارد؟
بله، این شیر برای هوای فشرده فیلترشده، چه روغنکاریشده و چه بدون روغن، مناسب است.
